专利号: 2020113769760
申请人: 金陵科技学院
专利类型:发明专利
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

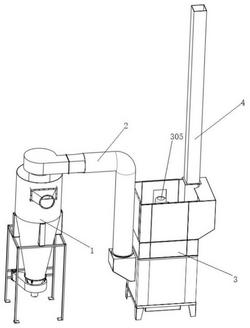

1.一种厂房空气净化装置,其特征在于,包括:初级除尘器,通过气管与所述初级除尘器相通的二级除尘器,设置在所述二级除尘器顶端的排气管;

其中,所述初级除尘器对空气的大颗粒、小颗粒和气体进行隔离,并将大颗粒和小颗粒收集在初级除尘器内,经过初级除尘器处理后的气体再通过二级除尘器对细小颗粒与气体分离,分离出来的细小颗粒被收集在二级除尘器内,得到的干净的气体通过排气管排出,所述二级除尘器使装置内部的气体产生负压;所述初级除尘器包括:中箱体,所述中箱体的底部为敞口结构,并在敞口结构处设置有端盖;

右箱体,与所述中箱体的右侧固定连接;所述右箱体的顶部设置有进气口;所述右箱体的底板为铰接连接;

左箱体,与所述中箱体的左侧固定连接;所述左箱体的顶部与所述气管相连通;

一级滤板,个数为若干个;所述一级滤板通过传动机构从下至上依次安装在所述中箱体与右箱体的连接处;所述传动机构用于同时控制所述一级滤板所在的角度;

二级滤板组,分别设置在所述中箱体内部的两侧;所述二级滤板组包括:若干个二级滤板,通过传动机构从上至下依次安装在所述中箱体的内部;

所述二级滤板的孔径小于一级滤板的孔径;

所述传动机构包括:开设在所述中箱体内壁处的安装槽,沿长度方向开设在所述安装槽的外侧面上的限位槽,放置在所述限位槽内的齿条,等距离的设置在所述安装槽的内侧面且向内平铺的安装板,可转动的安装在所述安装板上的弧形齿轮,与所述弧形齿轮的圆心处固定连接的连接杆,以及可转动的安装在所述安装板上的摇杆;

其中,所述摇杆的活动端与所述连接杆的活动端相铰接,所述摇杆的活动端与所述一级滤板和/或二级滤板垂直连接;所述弧形齿轮与所述齿条相互啮合;当净化装置处于工作时,一级滤板处于垂直状态,且此时的一级滤板相互之间为首尾相连,二级滤板处于倾斜状态;

当需要清理一级滤板或者二级滤板时,所述一级滤板或者二级滤板在传动机构的控制下,处于摆动状态;

所述二级除尘器包括:壳体,固定在所述壳体内部的安装架,安装在所述安装架上的驱动机构,传动连接于所述驱动机构且位于所述排气管下方的分离件;

其中,所述分离件包括:穿过所述安装架的通气管,与所述通气管的顶端固定连接的倒置的连接罩,以及与所述通气管的底端固定连接的分离筒;

所述排气管的底部位于所述连接罩的内部;所述分离筒的底部通过轴承安装在所述壳体的底部;所述分离筒上等距离的开设有镂空结构,所述镂空结构由若干个弯折条构成;

所述安装板上设置有保护罩,所述弧形齿轮恰好位于所述保护罩内;

所述齿条的底部与伸缩气缸传动连接,所述伸缩气缸与所述齿条位于同一直线上;所述驱动机构包括:安装在所述安装架上的驱动电机,固定在所述通气管的外圆周面上的齿轮圈,以及传动连接于所述驱动电机的齿轮;

所述齿轮与所述齿轮圈相互啮合;

所述右箱体的底板为倾斜设置,所述底板通过铰接组件安装在所述右箱体上;

所述铰接组件包括:内置箱,所述内置箱嵌入在右箱体的外表面;所述底板的一端与所述右箱体相铰接,所述内置箱的内部设置有转动电机,所述转动电机的输出轴上传动连接有凸轮,所述凸轮的边缘处可转动的安装有旋转杆,所述旋转杆的活动端与L型架的弯折处相铰接,所述L型架的一端与第一连接轴固定连接,所述L型架的另一端与第二连接轴固定连接,所述底板的对应位置处设置有向内置箱弯折的连接架,所述连接架的内侧壁设置有滑槽;

所述第一连接轴可转动安装在所述内置箱的内部;所述第二连接轴的两端位于所述滑槽的内部;所述铰接组件安装在底板的顶部,即在铰接组件的传动下,所述底板的底端与右箱体脱离。

2.使用如权利要求1所述的厂房空气净化装置的净化方法,其特征在于,具体包括以下步骤:步骤一、首先开启二级除尘器中的驱动电机,所述驱动电机驱动所述分离筒转动,分离筒转动使净化装置内部产生负压,对外界的气体吸附;

步骤二、调节中箱体与右箱体连接处的传动机构,使一级滤板处于垂直状态,且此时的一级滤板相互之间为首尾相连,并调节中箱体中的传动机构,使二级滤板处于倾斜状态;

步骤三、气体通过进气口进入到右箱体中,经过一级滤板对大颗粒进行过滤,再经由二级滤板对小颗粒进行过滤;

步骤四、气体通过气管进入到二级除尘器中,在分离筒的转动下,气体通过分离筒上的镂空结构进入到分离筒内,细小颗粒在弯折条的甩动下被甩出去,气体从分离筒的内部上升到连接罩,然后从排气管排出;

步骤五、当需要对一级滤板或者二级滤板做清理时,关闭驱动电机,开启传动机构,使一级滤板和二级滤板处于摆动状态,一级滤板或者二级滤板上的颗粒直接掉落;

步骤六、右箱体内部的大颗粒则通过打开底板进行处理,中箱体内部的小颗粒或者大颗粒则直接通过打开端盖处理。
