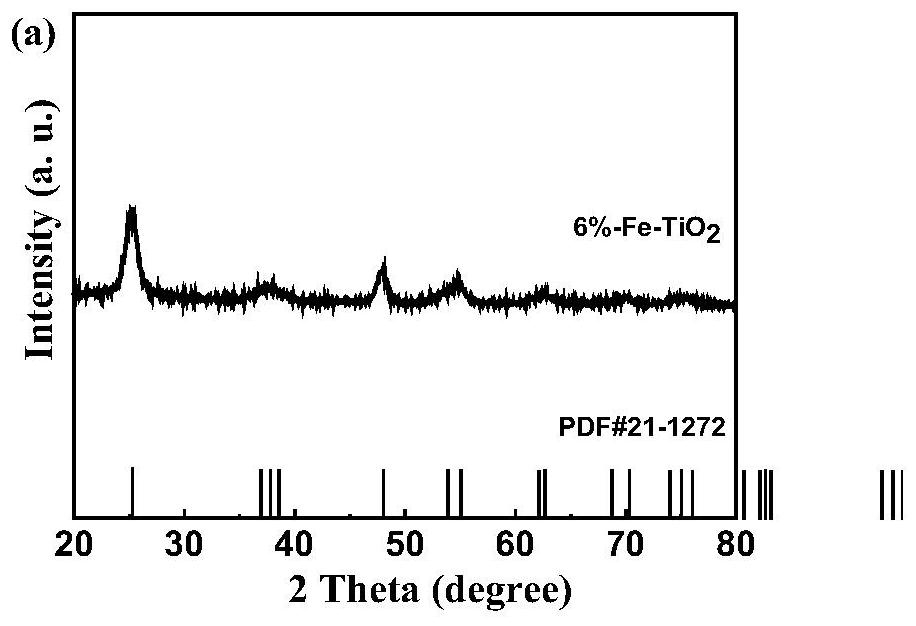

1.一种金属掺杂M‑TiO2光催化剂在光催化合成氨中的应用，其特征在于所述光催化剂按如下方法制备：将钛酸四丁酯滴入无水乙醇中，加入氢氟酸，再加入金属盐，搅拌混匀，在

160‑200℃反应2‑12h，将反应液冷却至室温，离心，沉淀用去离子水洗涤后，干燥，获得所述

3+ 3+ 3+

金属掺杂M‑TiO2光催化剂；所述金属盐中金属离子包括Fe 、Co 或Eu ；所述金属盐包括硝酸盐。

2.如权利要求1所述的应用，其特征在于所述钛酸四丁酯与无水乙醇体积比为1：2.5‑

25；所述钛酸四丁酯与氢氟酸体积比为1：0.05‑0.3；所述钛酸四丁酯与金属盐物质的量之比为1：0.01‑0.1。

3.如权利要求1所述的应用，其特征在于所述金属盐为Fe(NO3)3·9H2O。

4.如权利要求1所述的应用，其特征在于所述的应用为：采用金属掺杂M‑TiO2光催化剂，以氮气和水为原料，在氙灯模拟太阳光照射下进行光催化反应1‑3h合成氨。

5.如权利要求4所述的应用，其特征在于所述水的体积用量以催化剂重量计为4ml/mg；

所述氮气体积用量以催化剂重量计为1.0‑5.0L/mg。

6.如权利要求4所述的应用，其特征在于所述应用为：将金属掺杂M‑TiO2光催化剂加入超纯水，40KHz超声10min；然后，将此反应液转移至密封的光催化反应釜，在黑暗避光的条件下，通入高纯氮气保持30min，以排除反应釜内的空气并且使整个反应体系达到吸附平衡；最后，将光催化反应釜转移至300W氙灯下，打开氙灯照射1h，并保持氮气的通入，反应结束后，将反应液转移至离心管，取上清液，分离纯化，获得含铵离子的溶液。
