专利号: 2020113850705
申请人: 江西菲力康服装有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 服装
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

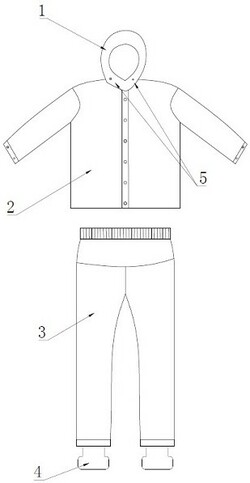

1.一种填充式柔软透气雨衣,包括雨衣主体,雨衣主体外表面设有防水透气层;雨衣主体包括雨衣帽(1)、雨衣上衣(2)、雨衣裤(3)和雨鞋(4),其特征在于:所述雨衣帽设置为双层雨衣层,分别为内雨衣层(102)和外雨衣层(101),所述雨衣帽(1)上内雨衣层(102)和外雨衣层(101)之间设置有多组气囊缓冲透气结构(103),所述雨衣帽(1)固定在雨衣上衣(2)上,所述雨衣裤(3)上端采用松紧带收紧,所述雨衣裤(3)下端连接有雨鞋(4),雨鞋(4)与雨衣裤(3)采用拉链方式环形固定连接;

所述雨衣帽(1)上内雨衣层(102)和外雨衣层(101)之间共设置有前后左右四组气囊缓冲透气结构(103),所述气囊缓冲透气结构(103)包括上层气囊(1031)、下层气囊(1032)、单向气压控制器(104),其中上层气囊(1031)和下层气囊(1032)位于内雨衣层(102)和外雨衣层(101)之间,所述单向气压控制器(104)固定于雨衣帽(1)后侧所述内雨衣层(102)和外雨衣层(101)之间,并与上层气囊(1031)和下层气囊(1032)相连,所述雨衣帽左右两侧各设置有气嘴(5),所述上层气囊内(1031)含有多个异型气囊一(1033),前述的多个异型气囊一(1033),每两个之间通过多组上雨帽气管(105b)连通,其中左右两组气囊缓冲透气结构(103)的上层气囊(1031)一侧通过雨帽气管(105)与所述外雨衣层(101)的气嘴(5)连通,另一侧通过雨帽气管(105)与前后两组气囊缓冲透气结构(103)的上层气囊(1031)连接,所述下层气囊(1032)内含有多个异型气囊二(1034),前述的多个异型气囊二(1034),每两个之间通过多组下雨帽气管(105a)连通,其中左右两组气囊缓冲透气结构(103)的下层气囊(1032)一侧通过雨帽气管(105)与所述外雨衣层的气嘴连通,另一侧通过雨帽气管(105)与前后两组气囊缓冲透气结构(103)的下层气囊(1032)连接,所述异型气囊一(1033)和所述异型气囊二(1034)之间设置有防水布料,所述上层气囊(1031)和所述下层气囊(1032)固定连接在所述外雨衣层(101)和所述内雨衣层(102)之间,上层气囊(1031)和下层气囊(1032)之间的防水布料构成有均匀分布的透气通道(1035),前述的透气通道(1035)连通了外雨衣层(101)的外部空间与内雨衣层(102)包裹的内部空间,其中透气通道(1035)上在内雨衣层(102)上均匀分布有多个通气孔(1036),在外雨衣层上每个透气通道(1035)只包括一个透气孔(1037),其透气孔(1037)位置位于雨衣帽(1)的两侧和后端,所述左、右、后侧的三组气囊缓冲透气结构(103)靠近背部一端分别设置有单向气压控制器(104);

所述气囊缓冲透气结构上层气囊(1031)和下层气囊(1032)长度方向的形状根据所处雨衣帽(1)的位置形状而决定,异型气囊一(1033)靠近异型气囊二(1034)的一侧均匀分布有结构凸起(1038),异型气囊二(1034)靠近异型气囊一(1033)的一侧均匀分布有结构凹槽(1039),所述单向气压控制器(104)包括壳体(1041)、旋钮(1042)、隔离板(1043)、封闭片一(1044)、封闭片二(1045)、弹簧一(1046),其中所述壳体(1041)通过隔离板(1043)分为上气腔(1047)和下气腔(1048),所述壳体(1041)上端设置有开口,开口上设置有螺纹,所述旋钮(1042)通过螺纹与壳体(1041)连接,所述旋钮(1042)螺纹端与封闭片二(1045)接触,所述封闭片二(1045)通过弹簧一(1046)作用下与壳体(1041)内部贴合,所述隔离板(1043)靠近上气腔(1047)一端设置有封闭片一(1044),所述封闭片一(1044)通过弹簧一(1046)作用与所述隔离板(1043)贴合,所述弹簧一(1046)固定在封闭片一(1044)上,所述下层气囊(1032)通过左侧气管(1049)与单向气压控制器(104)下气腔(1048)连通,所述上层气囊(1031)通过右侧气管(1050)与单向气压控制器下气腔(1048)连通,所述单向气压控制器(104)上气腔(1047)通过上气管(1051)与气囊缓冲透气结构(103)的透气通道(1035)连接;

所述雨衣主体所用材质及制备方法为,原料按重量份计算,包括柔软主体材料80‑100份、增塑剂3‑8份、柔软剂2‑4份、稳定剂1‑3份;将柔软主体材料与增塑剂放入反应罐中,以

4‑6℃/min的升温速率加热至100‑115℃,混合搅拌20‑30min,每隔6‑10min先后加入柔软剂、稳定剂,升温至170‑190℃,继续混合30min后,自然冷却至65‑80℃,转移至螺杆机中挤出造粒,再注塑成型;

所述柔软主体材料为改性天然橡胶,其制备方法为将天然橡胶30‑40份、聚丁二酸丁二醇酯30‑40份、脂肪族聚碳酸酯10‑15份放入反应罐中,以5‑7℃/min的升温速率加热至95‑

115℃,混合搅拌25‑30min,然后缓慢加入1‑2份柠檬酸三丁酯,升温至175‑195℃继续搅拌混合60min,搅拌速度为800‑1000rpm,然后以5‑10℃/min的降温速率冷却至60℃,转移至螺杆机中挤出造粒,并超微粉碎至100um以内;

所述防水透气层所用材质及制备方法为,原料按重量份计算包括无机填料10‑15份、聚酰亚胺15‑25份、透气功能材料25‑30份、柠檬酸三丁酯2‑4份、硬脂酸0.5‑1.5份、环氧大豆油1‑4份、酯基季铵盐1.5‑2.5份;将无机填料、聚酰亚胺、透气功能材料充分混合加热至92‑

102℃并球磨30‑50min,然后每隔6‑8min先后加入柠檬酸三丁酯、硬脂酸、环氧大豆油、酯基季铵盐,以500‑600rpm转速搅拌60min,用400目的过滤网过滤保留滤液,升温至160‑180℃,保持恒温55‑65min,自然冷却至75‑85℃,转移至螺杆机中挤出造粒,并超微粉碎至100um以内,再加工成纤维状消毒即可;其中无机填料为质量比为1:3:2的木质素、蒙脱土、硫酸钙晶须的混合物,其颗粒大小为30um以内。

2.根据权利要求1所述的一种填充式柔软透气雨衣,其特征在于:所述雨鞋(4)设置有运动做功转化结构(6),所述雨衣上衣(2)、雨衣裤(3)均固定设有雨衣上衣气管(7),雨衣裤气管(8)。

3.根据权利要求2所述的一种填充式柔软透气雨衣,其特征在于:所述雨鞋运动做功转化结构(6)包括雨鞋主体(601)、鞋垫层(602)、充气层(603)、耐磨层(604)、单向进出气结构(605),其中鞋垫层(602)和耐磨层(604)中间安装有多个方形气囊(606)和多组弹簧二(607),方形气囊(606)之间相互通气连接,方形气囊(606)出口通过气管连接至单向进出气结构(605),所述单向进出气结构(605)设置有两组气体单向阀,其中进气阀(6052)与雨衣外部连通,出口阀(6051)与雨衣裤气管(8)靠近裤腿一端相连,所述雨衣裤气管(8)另一端与雨衣上衣气管(7)下端相连,所述雨衣上衣气管(7)上端与雨衣帽处的气嘴(5)相连,其中靠近气嘴(5)一端设置有气体单相阀(701)。

4.根据权利要求1所述的一种填充式柔软透气雨衣,其特征在于:所述增塑剂为按质量比为1:1的柠檬酸三辛酯、乙酰柠檬酸三丁的混合物;所述柔软剂为1:1:1的软片:软精油:

硅油的复配混合物;所述稳定剂为稀土稳定剂。

5.根据权利要求1所述的一种填充式柔软透气雨衣,其特征在于:所述透气功能材料所用材质及制备方法为,原料按重量份计算包括裂缝性多孔介质7‑15份、天然植物粉6‑12份,将裂缝性多孔介质球磨30min,然后放入1000‑1200℃高温煅烧炉中煅烧60‑120min,以10‑

15℃/min降温速率冷却至70‑80℃,加入天然植物粉,以10‑15℃/min升温速率升温至150‑

165℃,恒温2‑3h,自然冷却至室温并超微粉碎至30um以内即得;其中裂缝性多孔介质为质量比为1:1:1的膨胀蛭石、泥灰岩、玄武岩的混合物;天然植物粉提取自玉米秸秆、芦苇秸秆、小麦秸秆中的一种或多种混合物。
