专利号: 2020113865344
申请人: 戴元君
专利类型:发明专利
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2024-03-14
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

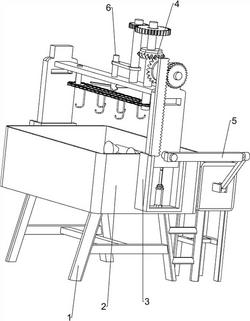

1.一种医疗器械消毒装置,其特征在于,包括:消毒框(2),其连接在支撑架(1)上;

升降机构(3),其连接在消毒框(2)上;

旋转机构(4),其连接在升降机构(3)上;

增压机构(5),其连接在消毒框(2)与升降机构(3)之间。

2.根据权利要求1所述的一种医疗器械消毒装置,其特征在于,升降机构(3)包括:滑轨(31),其至少设有两个,且其均连接在消毒框(2)上;

安装架(32),其滑动式地连接在两个滑轨(31)之间;

气缸(33),其连接在其中一侧的滑轨(31)与安装架(32)之间;

齿条(34),其连接在滑轨(31)靠近气缸(33)的一侧;

第一转杆(35),其转动式地连接在安装架(32)上;

第一齿轮(36),其连接在第一转杆(35)的其中一侧,且第一齿轮(36)与齿条(34)相互啮合。

3.根据权利要求2所述的一种医疗器械消毒装置,其特征在于,旋转机构(4)包括:第二转杆(42),其转动式地连接在安装架(32)上;

第二齿轮(43),其转动式地连接在第二转杆(42)的其中一侧;

锥齿轮(41),其至少设有两个,且其分别连接在第一转杆(35)与第二转杆(42)的另一侧,两个锥齿轮(41)相互啮合;

第三转杆(44),其转动式地连接在安装架(32)上远离第二转杆(42)的一侧;

链轮(45),其至少设有两个,且其分别连接在第三转杆(44)与第二转杆(42)上;

链条(46),其连接在两个链轮(45)之间;

挂钩(47),其设有多个,且其均连接在链条(46)上。

4.根据权利要求3所述的一种医疗器械消毒装置,其特征在于,增压机构(5)包括:支撑杆(51),其连接在安装架(32)上靠近齿条(34)的一侧;

第一连接杆(52),其铰接连接在支撑杆(51)上;

第二连接杆(53),其铰接连接在第一连接杆(52)其中一侧;

消毒箱(55),其连接在支撑架(1)的其中一侧;

推板(54),其滑动式地连接在消毒箱(55)上,且推板(54)的其中一侧与第二连接杆(53)的另一侧铰接连接;

单向阀(56),其连接在消毒箱(55)的另一侧;

软管(57),其连接在单向阀(56)与消毒框(2)的另一侧之间;

喷洒组件(58),其连接在消毒框(2)内的其中一侧,且软管(57)的另一端与喷洒组件(58)相连接。

5.根据权利要求4所述的一种医疗器械消毒装置,其特征在于,还包括有风干机构(6),风干机构(6)包括:

第四转杆(61),其转动式地连接在安装架(32)上靠近第二转杆(42)的一侧;

第五转杆(64);其转动式地连接在安装架(32)上靠近第四转杆(61)的一侧;

皮带轮组件(63),其连接在转杆(61)和第五转杆(64)的中部之间;

第三齿轮(62),其连接在第四转杆(61)上,且第三齿轮(62)与第二齿轮(43)相互啮合;

风扇(65),其连接在第五转杆(64)的另一侧。
