专利号: 2020114003104
申请人: 泰兴市致远知识产权服务有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2024-11-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

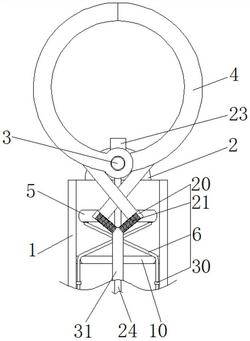

1.防异物脱落的消化内科用异物钳,包括插管(1),其特征在于:所述插管(1)顶端的前后两侧均固定连接有固定片(2),两个所述固定片(2)之间固定连接有固定轴(3),所述固定轴(3)的表面套设有夹爪(4),所述夹爪(4)设置有两个,两个所述夹爪(4)的底部均连通有转动杆(5),且转动杆(5)的底端延伸至插管(1)的内部,所述转动杆(5)的底部连通有细拉管(6),两个所述夹爪(4)的内部均开设有空腔(7),且空腔(7)的顶部滑动连接有滑块(8),所述滑块(8)的一侧固定连接有顶针(9),两个所述夹爪(4)相对一侧的顶部均开设有与顶针(9)相适配的通孔,所述插管(1)的内部其位于转动杆(5)的下方固定连接有支撑片(10),所述插管(1)远离固定片(2)的一端连通有握持筒(11),所述细拉管(6)远离转动杆(5)的一端依次贯穿支撑片(10)与握持筒(11)并延伸至握持筒(11)的外部,所述握持筒(11)的外部套设有套环(12),且细拉管(6)位于握持筒(11)外部的一端与套环(12)的顶部连通,所述套环(12)底部的左右两侧均固定连接有弹力条(13),且弹力条(13)远离握持筒(11)的一侧固定连接有指环(14),所述弹力条(13)靠近握持筒(11)一侧的底部固定连接有插销(15),且握持筒(11)内壁的两侧均开设有与插销(15)相适配的卡槽(16),所述套环(12)的内部开设有环腔(17),所述套环(12)的左侧连通有第一充气管(18),且第一充气管(18)远离套环(12)的一端连通有第一气囊(19),所述固定轴(3)表面的顶部且位于夹爪(4)之间通过固定套固定连接有镜头(23),所述镜头(23)的底部固定连接有电源线(24),所述电源线(24)远离镜头(23)的一端贯穿支撑片(10)并延伸至握持筒(11)的内部,所述握持筒(11)的底端固定连接有挡板(25),所述握持筒(11)的右壁固定连接有接头(26),所述接头(26)的左端且位于握持筒(11)的内部与电源线(24)的一端固定连接。

2.根据权利要求1所述的防异物脱落的消化内科用异物钳,其特征在于:所述转动杆(5)的正面且位于插管(1)的内部固定连接有固定块(20),两个所述固定块(20)相对的一侧均固定连接有伸缩管(21),两个所述伸缩管(21)相对的一端之间连通有第二充气管(31)。

3.根据权利要求2所述的防异物脱落的消化内科用异物钳,其特征在于:所述第二充气管(31)远离伸缩管(21)的一端依次贯穿支撑片(10)与握持筒(11)并延伸至握持筒(11)的外部,且第二充气管(31)位于握持筒(11)外部的一端连通有第二气囊(22)。

4.根据权利要求3所述的防异物脱落的消化内科用异物钳,其特征在于:所述第二气囊(22)的内部活动连接有支撑杆(27),所述支撑杆(27)的表面固定连接有固定短柱(28),所述固定短柱(28)的表面套设有回力弹簧(29),且回力弹簧(29)的一端与支撑杆(27)的表面固定连接。

5.根据权利要求1所述的防异物脱落的消化内科用异物钳,其特征在于:所述插管(1)的内表面固定连接有定位环(30),且定位环(30)套设在细拉管(6)的外部。
