专利号: 2020114026638
申请人: 平潭诚信智创科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2024-04-30
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

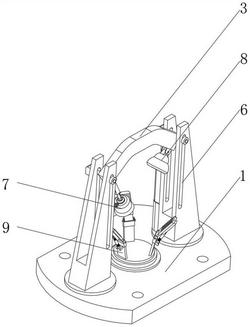

1.一种五金件打磨抛光装置,包括底座(1),其特征在于:所述底座(1)顶部固定连接有支撑架(2),所述支撑架(2)内侧开设有内滑槽,所述支撑架(2)内侧上方安装有上方支撑架(3),所述上方支撑架(3)内侧均设置有转动架,所述上方支撑架(3)一侧通过转动架安装有打磨抛光机构(7),所述上方支撑架(3)内侧远离转动架的一侧安装有镶嵌机构(8),所述底座(1)上方位于支撑架(2)之间设置有安装底座(10),所述安装底座(10)上方转动连接有定位安装机构(9),所述定位安装机构(9)底部通过安装底座与安装底座(10)转动连接,所述支撑架(2)两侧均开设有边侧滑槽(6),所述支撑架(2)边侧通过安装架固定连接有伸缩支撑杆(4),所述伸缩支撑杆(4)顶部固定连接有滑道座(5),所述滑道座(5)安装在边侧滑槽(6)外侧,所述滑道座(5)内侧与上方支撑架(3)固定连接。2.根据权利要求1所述的一种五金件打磨抛光装置,其特征在于:所述定位安装机构(9)设置有多个,且所述定位安装机构(9)均匀设置在安装底座(10)顶部。3.根据权利要求1所述的一种五金件打磨抛光装置,其特征在于:所述打磨抛光机构(7)包括安装架(71),所述安装架(71)底部安装有万向节转动座(72),所述安装架(71)通过万向节转动座(72)安装有打磨电机(73),所述打磨电机(73)的输出端安装有打磨盘(74),所述安装架(71)边侧固定连接有支撑边架,所述支撑边架外端与打磨电机(73)之间安装有调节伸缩杆(78),所述调节伸缩杆(78)的伸长杆与打磨电机(73)转动连接。4.根据权利要求3所述的一种五金件打磨抛光装置,其特征在于:所述打磨盘(74)包括固定内盘体(741)和内腔柱体(742),所述内腔柱体(742)外侧固定连接有离心回位弹簧(743),所述离心回位弹簧(743)外侧安装有调位式打磨外盘(744),所述固定内盘体(741)外侧设置有固定式边侧打磨盘(745)。5.根据权利要求4所述的一种五金件打磨抛光装置,其特征在于:所述打磨盘(74)内部设置有打磨液供给装置(75),所述打磨液供给装置(75)均匀设置在打磨盘(74)内部,所述打磨盘(74)上方设置有装液口(76),所述打磨盘(74)顶部固定连接有转轴安装座(77)。6.根据权利要求5所述的一种五金件打磨抛光装置,其特征在于:所述打磨液供给装置(75)包括主体供给管(751)和连接储存管(757),所述主体供给管(751)顶部与连接储存管(757)连通,所述主体供给管(751)内侧设置有支撑主架(752),所述支撑主架(752)内侧通过密封弹簧(756)安装有顶部端子(753),所述顶部端子(753)下方设置有紧密密封外壳(754),所述紧密密封外壳(754)底部安装有抛光液滚子(755)。7.根据权利要求6所述的一种五金件打磨抛光装置,其特征在于:所述紧密密封外壳(754)外侧与支撑主架(752)底部紧密接触,所述抛光液滚子(755)与紧密密封外壳(754)底部滚动连接。8.根据权利要求1所述的一种五金件打磨抛光装置,其特征在于:所述定位安装机构(9)包括下支撑支撑柱(91)和活动支撑架(92),所述下支撑支撑柱(91)顶部安装有转动座架(93),所述活动支撑架(92)底部与转动座架(93)转动连接,所述活动支撑架(92)外侧固定连接有支撑滑架(94),所述支撑滑架(94)内侧开设有内滑道,所述支撑滑架(94)的内滑道安装有滑动块(95),所述下支撑支撑柱(91)外侧设置弹簧杆安装架,所述弹簧杆安装架与滑动块(95)安装有对位弹簧杆(96),所述对位弹簧杆(96)两端分别与弹簧杆安装架和滑动块(95)转动连接,所述活动支撑架(92)内侧设置有卡位卡齿(97)。9.根据权利要求1所述的一种五金件打磨抛光装置,其特征在于:所述镶嵌机构(8)包

括安装外壳(81),所述安装外壳(81)顶部安装有转动顶座(83),所述安装外壳(81)内侧安装有弹性突起(82)。
