专利号: 2020114028277
申请人: 四川大学
专利类型:发明专利
专利状态:已下证
专利领域: 手动工具;轻便机动工具;手动器械的手柄;车间设备;机械手
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

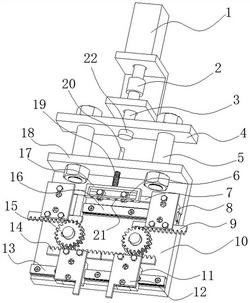

1.一种自适应螺母松紧机构,其特征在于:包括连接板(10)、驱动装置、驱动杆(20)和卡爪机构;

所述的卡爪机构包括第一滑轨(16)、第二滑轨(13)、第一滑块(8)、第二滑块(11)、第一齿条(9)、第二齿条(14)和卡爪(12),所述的第一滑轨(16)设置在连接板(10)上,所述的第一滑块(8)设置有两个,两个所述第一滑块(8)与第一滑轨(16)滑动连接,所述第一滑块(8)上均设置有一第一齿条(9),所述第二滑轨(13)设置在连接板(10)上,且第一滑轨(16)与第二滑轨(13)平行设置,所述第二滑块(11)设置有两个,两个第二滑块(11)与第二滑轨(13)滑动连接,两个所述第二滑块(11)上均设置一第二齿条(14),两个第一齿条(9)与两个第二齿条(14)分别相对设置,且相对的第一齿条(9)与第二齿条(14)之间啮合有齿轮(15),两个齿轮(15)转动设置在连接板(10)上,所述的第二滑块(11)上均设置一卡爪(12),所述驱动杆(20)的一端连接有自锁连杆机构,所述驱动装置驱动驱动杆(20)沿驱动杆(20)轴向移动拉动两个第一滑块(8)相向运动。

2.根据权利要求1所述的一种自适应螺母松紧机构,其特征在于:所述的连接板(10)一端设置有支板(18),所述的支板(18)上设置有安装孔,所述的驱动杆(20)穿过所述安装孔。

3.根据权利要求2所述的一种自适应螺母松紧机构,其特征在于:所述的自锁连杆机构包括限位板(17)、限位块(6)和连杆(7),两个所述的第一滑块(8)上均铰接有一连杆(7),所述连杆(7)的另一端分别铰接有一限位块(6),所述的限位板(17)上设置有多组限位孔,两个所述限位块(6)插入同一组限位孔内,所述的驱动杆(20)一端与限位板(17)的中心连接。

4.根据权利要求3所述的一种自适应螺母松紧机构,其特征在于:每组所述限位孔包括两个锁止孔(21),两个锁止孔(21)中心对称设置在限位板(17)上,两个所述限位块(6)插入同一组限位孔的不同锁止孔(21)内。

5.根据权利要求3所述的一种自适应螺母松紧机构,其特征在于:位于所述的限位板(17)与支板(18)之间的驱动杆(20)上套设有复位弹簧(19)。

6.根据权利要求2所述的一种自适应螺母松紧机构,其特征在于:所述的支板(18)通过连接杆(5)连接有固定板(4),还包括驱动电机(1),所述驱动电机(1)的输出端连接有驱动轴(3),所述驱动轴(3)与固定板(4)连接。

7.根据权利要求2所述的一种自适应螺母松紧机构,其特征在于:所述驱动装置为电磁铁(22),所述的固定板(4)上与驱动杆(10)相对的位置设置所述电磁铁(22),通过电磁铁(22)通电产生的磁力吸附驱动杆(20)从而带动驱动杆(20)移动。

8.根据权利要求4所述的一种自适应螺母松紧机构,其特征在于:所述的限位块(6)的底部设置有连接柱,所述连接柱上设置有外螺纹,所述连接柱穿过所述锁止孔(21)后螺纹连接固定螺母将限位块(6)固定在限位板(17)上。

9.根据权利要求4所述的一种自适应螺母松紧机构,其特征在于:所述的限位板(17)设置在两个第一滑块(8)之间。
