专利号: 2020114051023
申请人: 安徽中旭机械科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 卷扬;提升;牵引
更新日期:2025-03-29
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

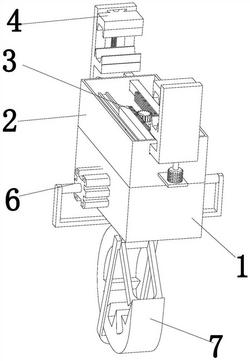

1.一种可防止脱钩的起重机用挂钩,其特征在于,包括第一安装箱(1)、第二安装箱(2)、第一夹紧机构(3)、第二夹紧机构(4)、缓冲机构(5)、固定机构(6)和挂钩本体(7),所述第一安装箱(1)内设有两组固定块(11),两组所述固定块(11)对称设置在所述第一安装箱(1)内部的两侧上,所述第二安装箱(2)固定设置在所述第一安装箱(1)上,所述第一夹紧机构(3)设置在所述第二安装箱(2)内,并且所述第一夹紧机构(3)工作端贯穿所述第二安装箱(2)的两侧并延伸至外部,所述第二夹紧机构(4)设有两组,两组所述第二夹紧机构(4)结构相同,两组所述第二夹紧机构(4)分别固定设置在所述第一夹紧机构(3)的两个工作端,所述缓冲机构(5)设有两组,两组所述缓冲机构(5)结构相同,两组所述缓冲机构(5)对称设置在所述第一安装箱(1)内,所述固定机构(6)设有两组,两组所述固定机构(6)结构相同,两组所述固定机构(6)对称设置在所述第一安装箱(1)的外侧上,所述挂钩本体(7)的顶部为工字状,所述挂钩本体(7)的顶部固定卡设在所述第一安装箱(1)内的固定块(11)中间位置上。

2.根据权利要求1所述的一种可防止脱钩的起重机用挂钩,其特征在于,所述第一夹紧机构(3)包括第一夹紧电机(31)、第一齿轮(32)、第一滑条(33)、第二滑条(34)、第一齿条(35)和第二齿条(36),所述第一夹紧电机(31)固定设置在所述第二安装箱(2)内的中间位置上,所述第一齿轮(32)固定设置在所述第一夹紧电机(31)的输出端,所述第一滑条(33)和第二滑条(34)的一端对称设置在所述第二安装箱(2)内部的一侧上,所述第一滑条(33)和第二滑条(34)的另一端对称设置在所述第二安装箱(2)内部的另一侧上,所述第一齿条(35)滑动设置在所述第一滑条(33)上,并且所述第一齿条(35)的一端与所述第一齿轮(32)相啮合,所述第一齿条(35)的另一端贯穿所述第二安装箱(2)的一侧并延伸至外部,所述第二齿条(36)滑动设置在所述第二滑条(34)上,并且所述第二齿条(36)的一端与所述第一齿轮(32)相啮合,所述第二齿条(36)的另一端贯穿所述第二安装箱(2)的另一侧并延伸至外部。

3.根据权利要求2所述的一种可防止脱钩的起重机用挂钩,其特征在于,每组所述第二夹紧机构(4)均包括夹紧底座(41)、夹紧推杆(42)、电机固定座(43)、第二夹紧电机(44)、夹紧丝杆(45)、第一夹紧块(46)和第二夹紧块(47),所述夹紧底座(41)上开设有移动滑槽(48),两组所述第二夹紧机构(4)中的一个夹紧底座(41)的一侧固定设置在所述第一齿条(35)上,另一个夹紧底座(41)的一侧固定设置在所述第二齿条(36)上,所述夹紧推杆(42)固定设置在所述第二安装箱(2)外的一侧上,所述夹紧推杆(42)的输出端固定设置在所述夹紧底座(41)上的另一侧,所述电机固定座(43)固定设置在所述第二安装箱(2)外的一侧上,所述第二夹紧电机(44)固定设置在所述电机固定座(43)上,所述第二夹紧电机(44)的输出端贯穿所述夹紧底座(41)并延伸至移动滑槽(48)内,所述夹紧丝杆(45)的一端固定设置在所述第二夹紧电机(44)的输出端,所述夹紧丝杆(45)的另一端转动设置在所述夹紧底座(41)上,所述第一夹紧块(46)固定设置在所述夹紧底座(41)上的一侧,所述第二夹紧块(47)滑动设置在所述移动滑槽(48)内,并且所述第二夹紧块(47)的底部螺接设置在所述夹紧丝杆(45)上。

4.根据权利要求3所述的一种可防止脱钩的起重机用挂钩,其特征在于,每组所述缓冲机构(5)均包括缓冲块(51)和缓冲弹簧(52),所述缓冲块(51)的一端固定设置在所述挂钩本体(7)的顶部,所述缓冲弹簧(52)设有若干组,若干组所述缓冲弹簧(52)的一端固定设置在所述第一安装箱(1)内部上的一侧,若干组所述缓冲弹簧(52)的另一端固定设置在所述缓冲块(51)的另一端上。

5.根据权利要求4所述的一种可防止脱钩的起重机用挂钩,其特征在于,每组所述固定机构(6)均包括固定气缸(61)、第一传动杆(62)、第二传动杆(63)和固定杆(64),所述固定气缸(61)固定设置在所述第一安装箱(1)外的一侧上,所述第一传动杆(62)的一端固定设置在所述固定气缸(61)的输出端,所述第二传动杆(63)的一端固定设置在所述第一传动杆(62)的另一端上,所述固定杆(64)的一端固定设置在所述第二传动杆(63)的另一端。

6.根据权利要求5所述的一种可防止脱钩的起重机用挂钩,其特征在于,所述挂钩本体(7)上设有防脱落扣(71)和防脱落卡块(72),所述防脱落扣(71)转动设置在所述挂钩本体(7)的上方,所述防脱落卡块(72)设有若干组,若干组所述防脱落卡块(72)固定设置在所述挂钩本体(7)下方的内侧。
