专利号: 2020114069968
申请人: 惠州市正康实业有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 燃烧发动机;热气或燃烧生成物的发动机装置
更新日期:2024-11-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

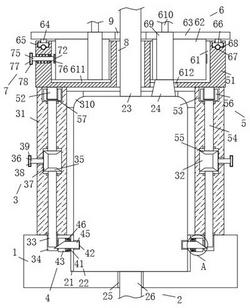

1.一种定量给油燃油泵,包括一个底座(1),其特征在于,所述底座(1)的上表面设置有一个放置机构(2),所述底座(1)的上表面设置有一个防护机构(3),所述放置机构(2)对应防护机构(3)的位置上设置有一个固定机构(4),所述防护机构(3)的上端固定连接有一个安装机构(5),所述安装机构(5)的内部设置有一个定量给油机构(6),所述安装机构(5)对应定量给油机构(6)的位置上设置有一个定位机构(7);所述放置机构(2)包括一个放置槽(21),所述放置槽(21)开设在底座(1)的上表面,所述放置槽(21)内放置有一个燃油泵(22),所述燃油泵(22)的上端贯穿延伸至底座(1)外,所述燃油泵(22)的上端固定连接有一根驱动杆(23),所述燃油泵(22)上表面的一侧边缘处固定连接有一个进油管(24),所述放置槽(21)的槽底贯穿开设有一个安装孔(25),所述燃油泵(22)对应安装孔(25)的位置上固定安装有一个输出管(26),所述输出管(26)的下端贯穿安装孔(25)并向下延伸;所述防护机构(3)包括一个呈两端开口设置的防护筒(31),所述防护筒(31)放置在底座(1)的上表面,所述防护筒(31)的内部开设有两个驱动腔(32),两个所述驱动腔(32)的底端腔壁上均通过轴承转动连接有一根第一螺纹杆(33),对应两根所述第一螺纹杆(33)位置的底座(1)上开设有两个第一螺纹槽(34),两根所述第一螺纹杆(33)的下端分别贯穿延伸至两个第一螺纹槽(34)内且与两个第一螺纹槽(34)螺纹连接,两根所述第一螺纹杆(33)的上端分别贯穿延伸至两个驱动腔(32)内且固定连接有一个第一锥齿轮(35),两个所述驱动腔(32)的腔壁上均通过轴承转动连接有一根转动杆(36),两根所述转动杆(36)的其中一端均贯穿延伸至驱动腔(32)内且固定连接有一个第二锥齿轮(37),两个所述第一锥齿轮(35)分别与两个第二锥齿轮(37)相啮合,两根所述转动杆(36)的另一端均贯穿延伸至防护筒(31)外,两根所述转动杆(36)位于防护筒(31)外的一端均固定连接有一个第一把手(38),两个所述第一把手(38)的外侧壁上均固定套接有一个第一防滑套筒(39),所述防护筒(31)的上端内筒壁上固定连接有一个呈环形设置的挤压块(310),所述挤压块(310)的下端与燃油泵(22)的上表面相抵;所述固定机构(4)包括两个第一固定孔(41),两个所述第一固定孔(41)分别贯穿开设在两个第一螺纹槽(34)与放置槽(21)之间的位置上,对应两个所述第一固定孔(41)位置的燃油泵(22)上开设有两个第一固定槽(42),两个所述第一固定孔(41)的孔壁上均开设有一个第一环形槽(43),两个所述第一环形槽(43)内均滑动连接有一块第一环形块(44),两块所述第一环形块(44)的内环均固定套接有一块第一固定块(45),两块所述第一固定块(45)均滑动连接在第一固定孔(41)内,两块所述第一固定块(45)的其中一端分别贯穿延伸至两个第一固定槽(42)内,且两块所述第一固定块(45)的另一端分别延伸至两个第一螺纹槽(34)内且两块所述第一固定块(45)的上表面呈倾斜状设置,两块所述第一环形块(44)的其中一侧壁上均固定连接有一个第一弹簧(46),两个所述第一弹簧(46)远离第一环形块(44)的一侧分别与两个第一环形槽(43)的槽壁相抵;所述安装机构(5)包括一个固定座(51),所述固定座(51)放置在防护筒(31)的上表面,所述固定座(51)的下表面固定连接有两根第二螺纹杆(52),对应两根所述第二螺纹杆(52)位置的防护筒(31)上表面开设有两个安装槽(53),两个所述安装槽(53)与两个驱动腔(32)之间共同通过轴承转动连接有两根连接杆(54),两根所述连接杆(54)的下端分别贯穿延伸至两个驱动腔(32)内,且两根所述连接杆(54)位于两个驱动腔(32)内的一端均固定连接有一个第三锥齿轮(55),两个所述第三锥齿轮(55)分别与两个对应的第二锥齿轮(37)相啮合,两根所述连接杆(54)的上端分别贯穿延伸至两个安装槽(53)内且均固定连接有一块连接块(56),两块所述连接块(56)的上表面均开设有一个第二螺纹槽(57),两根所述第二螺纹杆(52)的下端分别贯穿延伸至两个第二螺纹槽(57)内且与第二螺纹槽(57)螺纹连接;所述定量给油机构(6)包括一个呈环形设置的转动槽(61),所述转动槽(61)开设在固定座(51)的上表面,所述转动槽(61)内转动连接有一块呈环形设置的转动块(62),所述转动块(62)的上端贯穿延伸至固定座(51)外且固定连接有一块呈环形设置的安装板(63),所述安装板(63)的下表面固定连接有一块呈环形设置的T型滑块(64),对应所述T型滑块(64)位置的固定座(51)上表面开设有一个T型滑槽(65),所述T型滑块(64)滑动连接在T型滑槽(65)内,所述T型滑槽(65)的槽底开设有一个第一滚珠槽(66),对应所述第一滚珠槽(66)位置的T型滑块(64)下表面开设有一个第二滚珠槽(67),所述第一滚珠槽(66)与第二滚珠槽(67)内共同滚动连接有若干个滚珠(68),所述转动块(62)与安装板(63)上共同固定安装有四根进料管(69),四根所述进料管(69)的管径不一致,四根所述进料管(69)的上端均固定连接有一根连接管(610),所述转动槽(61)的槽底固定连接有一层橡胶密封垫(611),所述橡胶密封垫(611)与固定座(51)对应进油管(24)的位置上共同贯穿开设有一个连接孔(612),靠近所述连接孔(612)位置的进油管(24)的上端贯穿延伸至转动槽(61)内且与进料管(69)的下端开口相抵;所述定位机构(7)包括一个第二固定孔(71),所述第二固定孔(71)贯穿开设在转动槽(61)的槽壁上,对应所述第二固定孔(71)位置的转动块(62)上固定连接有一个齿环(72),所述第二固定孔(71)的孔壁上开设有一个第二环形槽(73),所述第二环形槽(73)内滑动连接有一块第二环形块(74),所述第二环形块(74)的内环固定套接有一块第二固定块(75),所述第二固定块(75)滑动连接在第二固定孔(71)内,所述第二固定块(75)的其中一端贯穿延伸至转动槽(61)内且固定连接有一块齿条(76),所述齿条(76)与齿环(72)相啮合,所述第二固定块(75)的另一端贯穿延伸至固定座(51)外,所述第二固定块(75)位于固定座(51)外的一端固定连接有一个第二把手(77),所述第二把手(77)的外侧壁上固定套接有一层第二防滑套筒(78),所述第二环形块(74)的其中一侧壁上固定连接有一个第二弹簧(79),所述第二弹簧(79)远离第二环形块(74)的一侧与第二环形槽(73)的槽壁相抵;对应所述驱动杆(23)位置的固定座(51)中心处呈竖直状贯穿开设一个第一通孔(8),对应所述驱动杆(23)位置的安装板(63)中心处呈竖直状贯穿开设一个第二通孔(9),所述驱动杆(23)的上端依次贯穿第一通孔(8)与第二通孔(9)并向上延伸。
