专利号: 2020114158016
申请人: 浙江工业大学
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

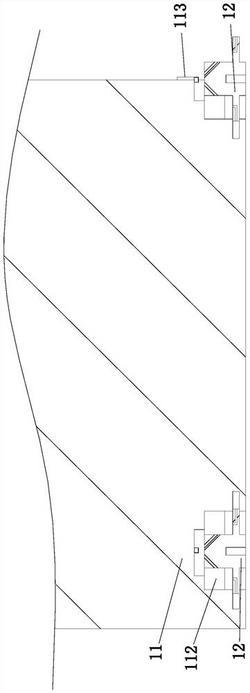

1.一种装配式建筑生态房屋,其特征在于:包括第一装配墙体(1)、第二装配墙体(2)、第三装配墙体(3)和底板(4),第一装配墙体(1)和第三装配墙体(3)对称设置且第二装配墙体(2)位于第一装配墙体(1)和第三装配墙体(3)之间,所述底板(4)上设有若干预制管(41),所述第一装配墙体(1)、第二装配墙体(2)和第三装配墙体(3)均与对应的预制管(41)插接配合,所述第一装配墙体(1)、第二装配墙体(2)和第三装配墙体(3)的顶部设有屋顶(5),所述第一装配墙体(1)和第三装配墙体(3)的一端均设有定位框(6),且两个定位框(6)插接配合,两个定位框(6)上均铰接有封闭门(7),所述第一装配墙体(1)、第二装配墙体(2)和第三装配墙体(3)结构相同且第一装配墙体(1)包括墙板(11)、两个定位块(12)和两个限位件(13),所述墙板(11)竖直设置且墙板(11)的上段设有供屋顶(5)插接的放置槽(111),两个所述限位件(13)间隔设置且两个限位件(13)分别置于两个放置槽(111)内,所述墙板(11)的下段设有两个定位槽(112),两个定位块(12)间隔设置且两个定位块(12)分别位于两个定位槽(112)内,两个定位块(12)均与墙板(11)滑动配合,两个定位块(12)上均设有供预制管(41)穿过的定位孔(121)。

2.根据权利要求1所述的一种装配式建筑生态房屋,其特征在于:所有所述定位块(12)的上段呈倒置的梯形且定位块(12)的下段设有与其固定连接的滑动板(122),所述定位块(12)内设有过渣通孔(123),所述滑动板(122)与墙板(11)固定连接且滑动板(122)上开设有两个溢流孔(124),两个溢流孔(124)对称设置。

3.根据权利要求2所述的一种装配式建筑生态房屋,其特征在于:所述墙板(11)上设有与其固定连接的灌浆管(113),所述灌浆管(113)倾斜设置且灌浆管(113)的一端延伸至定位块(12)的正上方,灌浆管(113)的另一端延伸至出墙板(11)外。

4.根据权利要求2所述的一种装配式建筑生态房屋,其特征在于:所有所述墙板(11)的顶部均设有余量槽(114)。

5.根据权利要求4所述的一种装配式建筑生态房屋,其特征在于:所述屋顶(5)包括呈倒V型的遮蔽板(51)和呈回型的搭接板(52),所述遮蔽板(51)安装于搭接板(52)的顶部且遮蔽板(51)的顶部设有若干个导雨槽(53),搭接板(52)的底部设有若干个插接块(54)且若干插接块(54)分别插接于对应墙板(11)的放置槽(111)内,所述搭接板(52)的底部设有呈回型的防水胶条(55),防水胶条(55)的一端置于余量槽(114)内。

6.根据权利要求1所述的一种装配式建筑生态房屋,其特征在于:两个所述限位件(13)均包括限位块(131)和限位螺栓(132),所述限位块(131)位于放置槽(111)内,所述限位螺栓(132)与墙板(11)螺纹配合且限位螺栓(132)的一端与限位块(131)连接。

7.根据权利要求1所述的一种装配式建筑生态房屋,其特征在于:所述第一装配墙体(1)和第二装配墙体(2)之间设置有安装插块(8)和两个安装块(81),一个安装块(81)与第一装配墙体(1)固定连接,另一个安装块(81)与第二装配墙体(2)固定连接,安装插块(8)与两个安装块(81)插接配合,第二装配墙体(2)和第三装配墙体(3)之间设置有放置插块(9)和两个放置块(91),一个放置块(91)与第二装配墙体(2)固定连接,另一个放置块(91)与第三装配墙体(3)固定连接,放置插块(9)与两个放置块(91)插接配合。

8.根据权利要求1所述的一种装配式建筑生态房屋,其特征在于:每个所述墙板(11)上均设有保温层。
