专利号: 2020114167119
申请人: 成都大学
专利类型:发明专利
专利状态:已下证
专利领域: 电通信技术
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

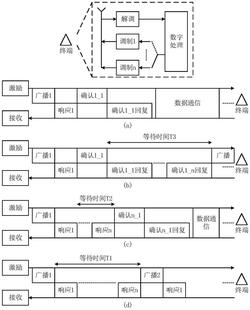

1.一种协助激励接收同步的反向散射通信方法,其特征在于,包括以下步骤:

S1、将终端接入网络进行注册;

S2、由激励器向终端发送广播信号,并将接收器自行等待固定时间T1,以及终端等待接收所述广播信号;

S3、若终端接收到S2中的所述广播信号,记录接收到的所述广播信号的特征或者要求,并根据记录到的所述广播信号的特征或者要求,或者终端自身状态自行选择调制方式进行响应,并将所述响应结果发送至接收器进行解调,将终端自行等待固定时间T2;

S4、利用接收器判断是否能接收步骤S3中的终端响应结果,若接收器在固定时间T1内能接收终端响应结果,则通知激励器向终端发出步骤S3中所述响应结果对应的确认信号,并将接收器自行等待固定时间T3,并进入步骤S5,否则,进入步骤S7;

S5、利用终端判断是否能解调步骤S4中所述确认信号,若所述终端在固定时间T2内解调步骤S4中所述确认信号,则利用终端根据确认信号的特征或者要求,或者终端自身状态自行选择调制方式,并向接收器返回确认回复信号,并进入步骤S6,否则,终端继续等待,并进入步骤S9;

S6、利用接收器判断是否能解调步骤S5中终端返回的确认回复信号,若所述接收器在固定时间T3内解调步骤S5中终端返回的确认回复信号,则根据确认回复信号完成终端接入,并继续进行数据通信,完成激励接收同步的反向散射通信,否则,进入步骤S8;

S7、判断接收器等待时间是否没有超过固定时间T1,若是,则进入步骤S9,否则,返回步骤S2;

S8、判断接收器等待时间是否没有超过固定时间T3,若是,则由接收器通知激励器再次发送确认信号,并返回步骤S5,否则,返回步骤S2;

S9、判断终端等待时间是否没有超过固定时间T2,若是,则利用终端根据记录到的广播信号的特征或者要求,或者终端自身状态自行选择调制方式,并对步骤S2中所述广播信号再次进行响应,并将响应结果发送至接收器进行解调,并返回步骤S4,否则,返回步骤S2。

2.根据权利要求1所述的协助激励接收同步的反向散射通信方法,其特征在于,所述终端和接收器之间能在终端返回响应结果和确认回复信号的同时进行数据通信。

3.根据权利要求1所述的协助激励接收同步的反向散射通信方法,其特征在于,所述接收器能够等待终端进行至少一次或多次响应,并且能够等待终端进行至少一次或多次确认回复。

4.根据权利要求1所述的协助激励接收同步的反向散射通信方法,其特征在于,所述接收器能够进行至少一次或多次接入广播,并且能够向终端发送至少一次或多次确认信息。

5.根据权利要求1所述的协助激励接收同步的反向散射通信方法,其特征在于,所述终端能够根据接收到的系统信息的特征或者要求或者终端自身状态选择调制方式和同步状态,并且能够返回至少一次或多次信息。

6.根据权利要求1所述的协助激励接收同步的反向散射通信方法,其特征在于,所述终端、激励器和接收器可设置于同一设备上,也可设置于不同设备上;相互之间可通过设备进行有线连接;相互之间可不通过设备进行无线连接;相互之间通过设备进行有线和无线混合连接。

7.根据权利要求1所述的协助激励接收同步的反向散射通信方法,其特征在于,所述激励器和接收器之间的通道包括以下三种架构:第一种:所述激励器和接收器的通道相互独立工作;

第二种:所述激励器和接收器的通道相同;

第三种:所述激励器和接收器的通道间通过物理通道进行连接。

8.根据权利要求1所述的协助激励接收同步的反向散射通信方法,其特征在于,所述终端的调制方式包括至少两种调制方式,其中,两种调制方式下终端在反射激励信号间的相位差包括90°,多种调制方式下终端在反射激励信号间的相位差包括60°。

9.根据权利要求1所述的协助激励接收同步的反向散射通信方法,其特征在于,所述终端在每个码元基带数据对应的反射信号波形中均嵌入有不同调制方式产生的波形,且可通过现有反向散射通信方法进行终端接入和数据传输。
