专利号: 2020114175929
申请人: 重庆邮电大学
专利类型:发明专利
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

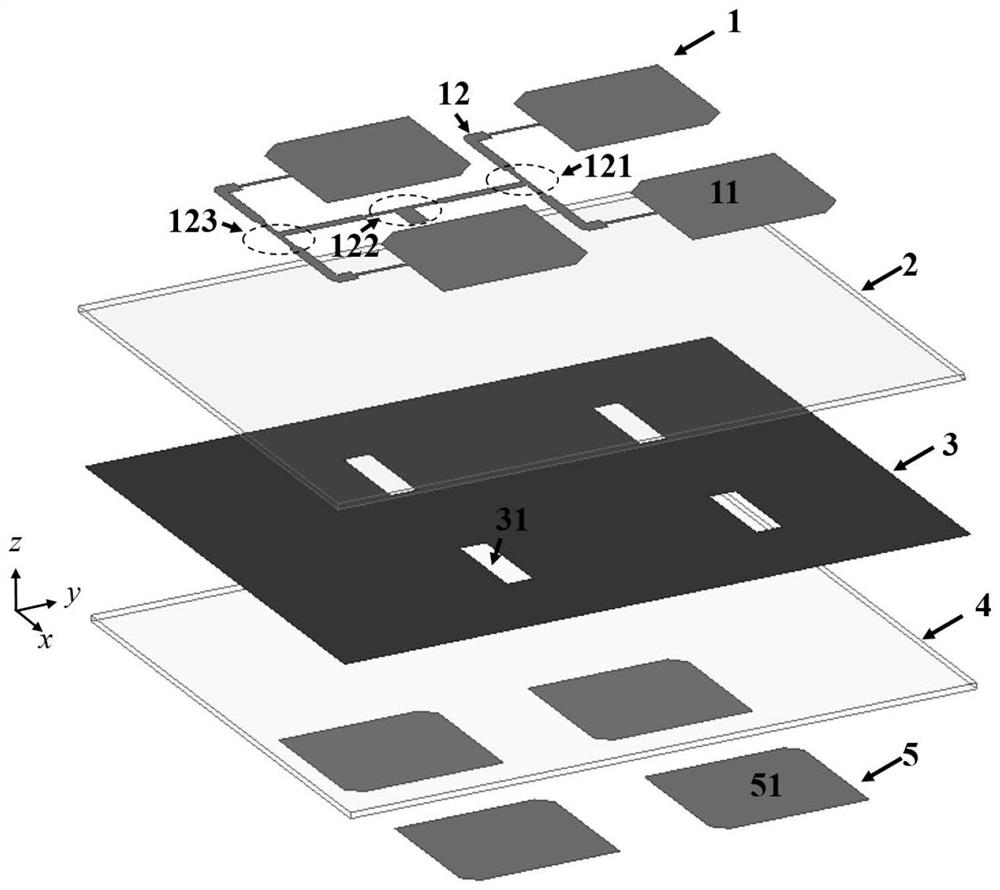

1.一种基于双贴片加载的双波束圆极化阵列天线,该天线包括:四个双波束圆极化阵列天线单元和一个一分四微带功率分配器;四个双波束圆极化阵列天线单元作为辐射结构,是用于辐射两个圆极化电磁波;一分四微带功率分配器作为馈电网络,是为四个双波束圆极化阵列天线单元提供相同的射频能量;所述双波束圆极化阵列天线自上而下包括金属片(1)、介质板(2)、金属片(3)、介质板(4)和金属片(5);所述双波束圆极化阵列天线是平面结构,且沿着xoy平面放置,其特征在于,所述双波束圆极化阵列天线单元金属片(1)和金属片(5)分别设置有方形贴片(11)和方形贴片(51);所述方形贴片(11)设置有两个切角,上述两个切角分别位于方形贴片(11)右上角和左下角;所述方形贴片(51)设置有两个切角,上述两个切角分别位于方形贴片(51)左上角和右下角;所述金属片(1)和所述金属片(5)作为双波束圆极化阵列天线单元的辐射结构,用以辐射出两个右旋圆极化电磁波;所述双波束圆极化阵列天线单元的金属片(3)设置有矩形贴片;所述的矩形贴片开出矩形缝隙槽(31),用于金属片(1)和金属片(5)的能量耦合,辐射两个右旋圆极化电磁波;所述双波束圆极化阵列天线单元的结构相同,且单元之间的距离为0.53波长;所述双波束圆极化阵列天线单元的介质板(2)和介质板(4)设置为矩形结构,且尺寸相同。

2.根据权利要求1所述的基于双贴片加载的双波束圆极化阵列天线,其特征在于:所述两个右旋圆极化电磁波是每一个双波束圆极化阵列天线单元在同一个时刻形成的;所述的两个圆极化电磁波的极化特性是相同的,都为右旋圆极化;所述的两个圆极化电磁波的最大波束指向是不同的;所述两个圆极化电磁波的最大波束指向分别是+z方向和‑z方向。

3.根据权利要求1所述的基于双贴片加载的双波束圆极化阵列天线,所述一分四微带功率分配器的金属片(1)设置成多边形金属线(12);所述多边形金属线(12)设置有三个“T”字形分支线(121,122,123),提高阻抗匹配性能;所述一分四微带功率分配器的每一路输出相位和幅度是相同的,使得提供给每一个单元的输入能量是相同的。

4.根据权利要求1所述的基于双贴片加载的双波束圆极化阵列天线,其特征在于:介质板(2)和介质板(4)的材料为Rogers RT/duroid 5880,介电常数是2.2,损耗角0.0009,两个介质板的厚度都为1.575mm。

5.根据权利要求1所述的基于双贴片加载的双波束圆极化阵列天线,其特征在于:所述基于双贴片加载的双波束圆极化阵列天线的工作频点为2.4GHz,‑10dB端口反射系数带宽为100MHz,3dB轴比带宽250MHz,两个右旋圆极化电磁波在设计频率点的最大辐射增益为

6.4dBi。
