1.一种熔融盐辅助镁热还原制备硅碳复合材料的方法，包括以下步骤：（1）将凹凸棒石预处理后于乙醇-水混合溶液中分散均匀，得到凹凸棒石分散液，将海藻酸盐溶于去离子水中得到海藻酸盐溶液，将凹凸棒石分散液和海藻酸盐溶液混合后搅干，在惰性气体保护下高温碳化，得到无定型碳涂层包覆凹凸棒石复合材料；

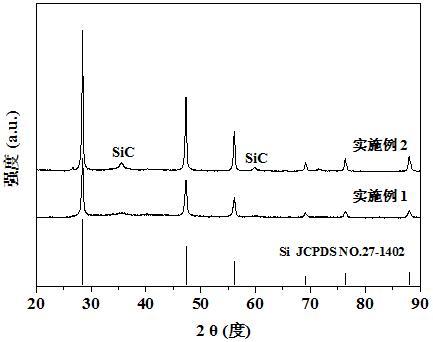

（2）将无定型碳涂层包覆凹凸棒石复合材料、还原剂镁粉和熔融盐混合，在惰性气体保护下，于650℃ 850℃下反应2 8h，冷却至室温，用盐酸和氢氟酸洗涤，再经去离子水和无水~ ~乙醇洗涤，干燥，即得硅碳复合材料。

2.如权利要求1所述一种熔融盐辅助镁热还原制备硅碳复合材料的方法，其特征在于：步骤（1）中，所述凹凸棒石的预处理是将凹凸棒石先在100℃ 300℃下干燥除水，然后用浓~度为2 10 mol/L的HCl洗涤处理。

~

3.如权利要求1所述一种熔融盐辅助镁热还原制备硅碳复合材料的方法，其特征在于：步骤（1）中，乙醇-水混合溶液中，乙醇与水的体积比为1:0.25 1:4。

~

4.如权利要求1所述一种熔融盐辅助镁热还原制备硅碳复合材料的方法，其特征在于：步骤（1）中，所述海藻酸盐为海藻酸钾或海藻酸钠。

5.如权利要求1所述一种熔融盐辅助镁热还原制备硅碳复合材料的方法，其特征在于：步骤（1）中，所述海藻酸盐和凹凸棒石的质量比为1:1 1:5。

~

6.如权利要求1所述一种熔融盐辅助镁热还原制备硅碳复合材料的方法，其特征在于：步骤（1）中，所述高温碳化温度为700℃ 1000℃，高温碳化时间为1 5h。

~ ~

7.如权利要求1所述一种熔融盐辅助镁热还原制备硅碳复合材料的方法，其特征在于：步骤（2）中，所述无定型碳涂层包覆凹凸棒石复合材料与还原剂镁粉的质量比为1:1 1:5。

~

8.如权利要求1所述一种熔融盐辅助镁热还原制备硅碳复合材料的方法，其特征在于：步骤（2）中，所述熔融盐为氯化钠或氯化钾，无定型碳涂层包覆凹凸棒石复合材料与熔融盐的质量比为1:10 1:30。

~

9.如权利要求1所述方法制备的硅碳复合材料用于锂离子电池负极材料。
