1.一种水系锌基镍钴电池正极材料，其特征在于，包括电池正极材料、负极材料和电解液，所述的正极材料为三维基底上长出的纳米片状镍钴磷酸盐，所述的负极材料为锌片，所述的电解液为一定浓度的氢氧化钾或可溶性锌盐水溶液。

2.根据权利要求1所述的水系锌基镍钴电池正极材料，其特征在于，所述纳米片状镍钴磷酸盐的化学式为NixCo3‑x(PO4)2，其中0≤x≤3。

3.根据权利要求1所述的水系锌基镍钴电池正极材料，其特征在于，所述的电解液中氢氧化钾的浓度为0.1‑10M，可溶性锌盐水溶液包括氯化锌、硫酸锌、硝酸锌或醋酸锌中的任意一种。

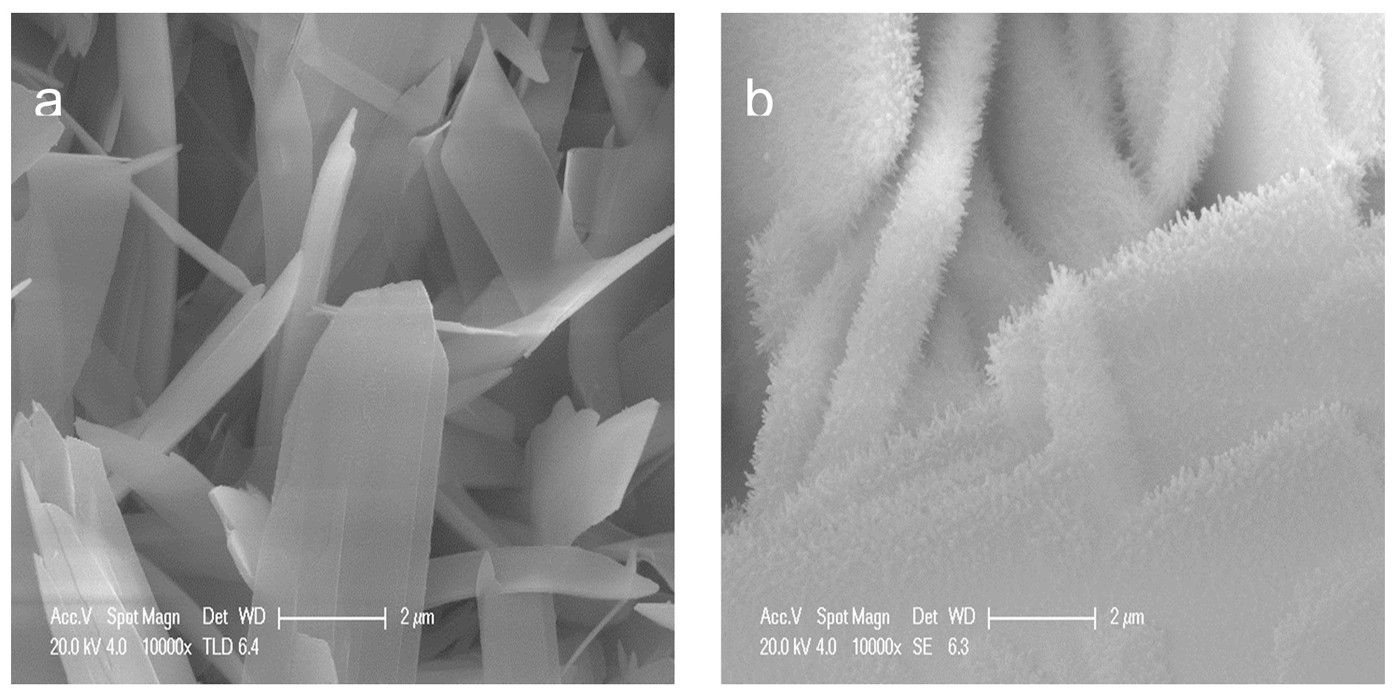

4.根据权利要求1‑3任一项所述的水系锌基镍钴电池正极材料的制备方法，其特征在于，水系锌基镍钴电池正极材料的制备方法包括如下步骤：室温条件下将钴盐、镍盐、磷酸盐混合后溶于去离子水中，所得溶液转入放有三维基底材料的水热釜中进行水热反应，在100‑200℃条件下反应1‑36h，待冷却后，将泡沫镍取出冲洗、烘干，得到生长在三维基底的磷酸钴(镍)材料。

5.根据权利要求4所述的水系锌基镍钴电池正极材料的制备方法，其特征在于，所述的钴盐包括硝酸钴、氯化钴、硫酸钴或醋酸钴中的任意一种；所述的镍盐包括硝酸镍、氯化镍、硫酸镍或醋酸镍中的任意一种；钴盐与镍盐的添加量关系为任意比；磷酸盐包括磷酸二氢铵、磷酸二氢钾或磷酸二氢钠；钴盐、磷酸盐浓度均为0.0001 0.5mol/L。

~

6.根据权利要求4所述的水系锌基镍钴电池正极材料的制备方法，其特征在于，所述的水热反应温度和时间为：100℃ 200℃下反应1 36h。

~ ~

7.根据权利要求4所述的水系锌基镍钴电池正极材料的制备方法，其特征在于，所述的三维基底包括碳纸、泡沫镍、钛合金网或不锈钢网。
