1.一种水系锌钴电池正极材料，其特征在于，包括电池正极材料、负极材料和电解液，所述的正极材料为三维基底上长出纳米片状负载纳米颗粒的磷酸钴材料，所述的负极材料为锌片，所述的电解液为一定浓度的氢氧化钾或可溶性锌盐水溶液。

2.根据权利要求1所述的水系锌钴电池正极材料，其特征在于，所述纳米片状负载纳米颗粒的磷酸钴的化学式为Co3(PO4)2。

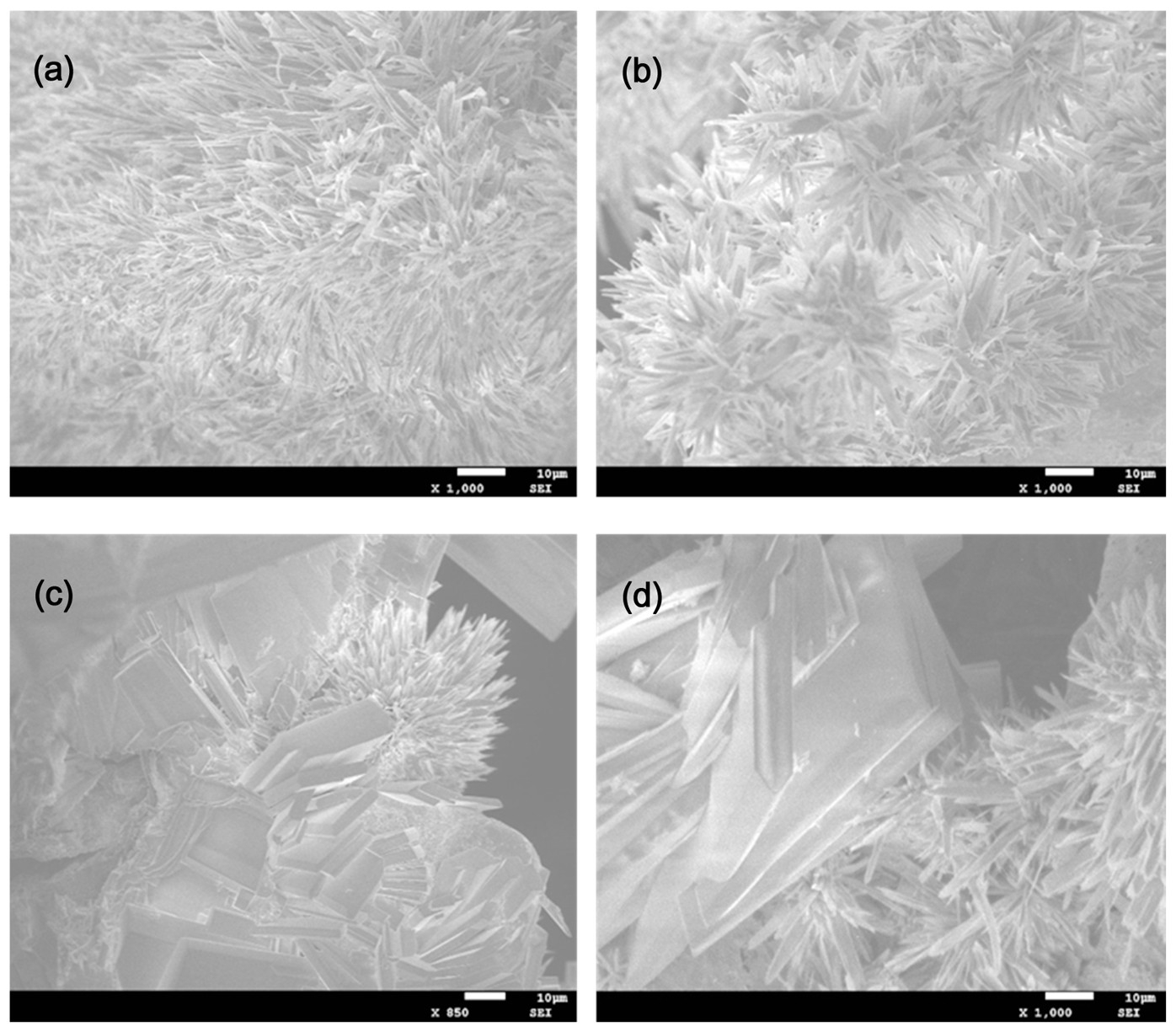

3.根据权利要求2所述的水系锌钴电池正极材料的制备方法，其特征在于，水系锌钴电池正极材料的制备方法包括如下步骤：室温条件下将钴盐、磷酸盐、尿素混合后溶于去离子水中，所得溶液转入放有三维基底材料的水热釜中进行水热反应，待冷却后，将泡沫镍取出冲洗、烘干，得到生长在三维基底的磷酸钴材料。

4.根据权利要求3所述的水系锌钴电池正极材料的制备方法，其特征在于，所述的钴盐包括硝酸钴、氯化钴、硫酸钴或醋酸钴中的任意一种；磷酸盐包括磷酸二氢铵、磷酸二氢钾或磷酸二氢钠；钴盐、磷酸盐浓度均为0.0001 0.5mol/L。

~

5.根据权利要求3所述的水系锌钴电池正极材料的制备方法，其特征在于，所述的水热反应温度和时间为：100℃ 200℃下反应1 36h。

~ ~

6.根据权利要求3所述的水系锌钴电池正极材料的制备方法，其特征在于，所述的三维基底包括碳纸、泡沫镍、钛合金网或不锈钢网。

7.根据权利要求3所述的水系锌钴电池正极材料的制备方法，其特征在于，所述的尿素浓度为0.001‑1M。

8.根据权利要求3所述的水系锌钴电池正极材料的制备方法，其特征在于，所述的电解液中氢氧化钾的浓度为0.1‑10M，可溶性锌盐水溶液包括氯化锌、硫酸锌、硝酸锌或醋酸锌中的任意一种。
