专利号: 2020114465211
申请人: 刘金
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

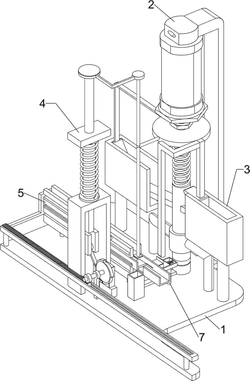

1.一种电动车或踏板摩托钥匙贴标设备,其特征在于,包括有:底座(1),底座(1)用于安装整个设备;

气缸(2),气缸(2)设置在底座(1)上部一侧;

贴标机构(3),贴标机构(3)设置在底座(1)上部靠近气缸(2)的一侧;

上料机构(4),上料机构(4)设置在底座(1)上部,贴标机构(3)和上料机构(4)连接。

2.根据权利要求1所述的一种电动车或踏板摩托钥匙贴标设备,其特征在于,贴标机构(3)包括有:固定筒(30),固定筒(30)设置在底座(1)上部靠近气缸(2)的一侧;

第一异形杆(31),第一异形杆(31)滑动式设置在固定筒(30)内;

第一滑轨(32),第一滑轨(32)对称式设置在底座(1)上部靠近气缸(2)的一侧;

下压块(33),下压块(33)设置在气缸(2)下部;

第二异形杆(34),第二异形杆(34)滑动式设置在两侧的第一滑轨(32)之间,第二异形杆(34)滑动式穿过第一异形杆(31);

第一弹簧(35),第一弹簧(35)设置在下压块(33)与第一异形杆(31)之间;

贴标器(36),贴标器(36)分别设置在下压块(33)与第一异形杆(31)上。

3.根据权利要求2所述的一种电动车或踏板摩托钥匙贴标设备,其特征在于,上料机构(4)包括有:支架(40),支架(40)设置在底座(1)上部远离固定筒(30)的一侧;

第三异形杆(41),第三异形杆(41)滑动式设置在支架(40)上部,第三异形杆(41)与上侧的贴标器(36)连接;

第二弹簧(42),第二弹簧(42)设置在第三异形杆(41)上,第二弹簧(42)下端与支架(40)连接;

第二滑轨(43),第二滑轨(43)设置在底座(1)上部靠近支架(40)的一侧;

齿条(44),齿条(44)滑动式设置在第二滑轨(43)上;

第一推料杆(45),第一推料杆(45)设置在齿条(44)上;

轴承座(46),轴承座(46)设置在底座(1)上部靠近支架(40)的一侧;

转轴(47),转轴(47)设置在轴承座(46)上;

异形轮(48),异形轮(48)设置在转轴(47)上;

硬性卡片(49),硬性卡片(49)设置在底座(1)上部靠近异形轮(48)的位置,异形轮(48)与硬性卡片(49)挤压配合;

缺齿轮(410),缺齿轮(410)设置在转轴(47)上,缺齿轮(410)与齿条(44)啮合;

第五滑轨(411),第五滑轨(411)分别设置在底座(1)上部与支架(40)上,第五滑轨(411)与第一推料杆(45)滑动式连接。

4.根据权利要求3所述的一种电动车或踏板摩托钥匙贴标设备,其特征在于,还包括有:第四滑轨(5),第四滑轨(5)设置在下侧的第五滑轨(411)上;

第二推料杆(6),第二推料杆(6)设置在第一推料杆(45)上,第二推料杆(6)与第四滑轨(5)滑动式连接。

5.根据权利要求4所述的一种电动车或踏板摩托钥匙贴标设备,其特征在于,还包括有:第三滑轨(7),第三滑轨(7)设置在底座(1)上部靠近第四滑轨(5)的一侧;

滑块(8),滑块(8)滑动式设置在第三滑轨(7)内;

第三弹簧(9),第三弹簧(9)设置在滑块(8)与第三滑轨(7)之间;

料箱(10),料箱(10)设置在底座(1)上部靠近第三滑轨(7)的一侧;

下压杆(11),下压杆(11)设置在下压块(33)上,下压杆(11)与滑块(8)配合。

6.根据权利要求5所述的一种电动车或踏板摩托钥匙贴标设备,其特征在于,第三弹簧(9)为拉伸弹簧。
