专利号: 2020114644762
申请人: 烟台工程职业技术学院(烟台市技师学院)
专利类型:发明专利
专利状态:已下证
专利领域: 手动工具;轻便机动工具;手动器械的手柄;车间设备;机械手
更新日期:2024-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

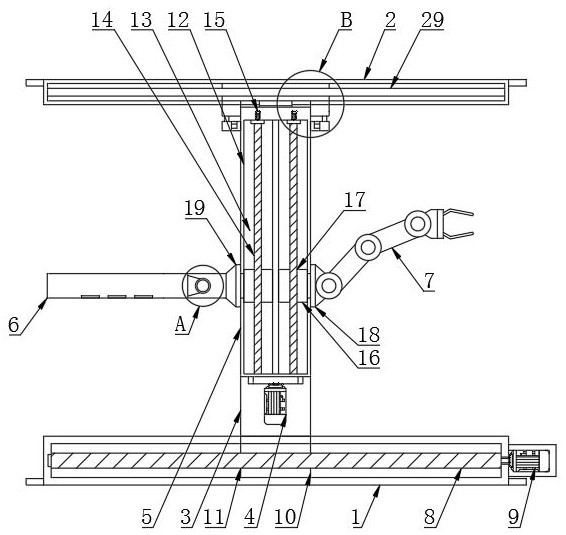

1.一种具有托举功能的机械手,其特征在于:包括横向移动机构(1),所述横向移动机构(1)顶部设有导向机构(2),所述横向移动机构(1)上安装有移动座(3),所述移动座(3)内部固定安装有转向电机(4),所述转向电机(4)输出轴端部固定连接有升降机构(5),所述升降机构(5)一侧安装有托举机构(6),所述升降机构(5)远离托举机构(6)的一侧安装有多自由度机械手(7);

所述横向移动机构(1)包括地轨,所述地轨内部转动连接有移动螺杆(8),所述移动螺杆(8)一端固定连接有第一驱动电机(9),所述地轨内部设有移动块(10),所述移动块(10)内部开设有移动螺孔(11),所述移动块(10)通过移动螺孔(11)与移动螺杆(8)螺纹连接,所述移动块(10)与地轨内壁滑动连接,所述移动块(10)与移动座(3)固定连接;

所述升降机构(5)包括转动立架(12),所述转动立架(12)与转向电机(4)输出轴固定连接,所述转动立架(12)与移动座(3)转动连接,所述转动立架(12)内部开设有两个竖向滑槽(13),两个所述竖向滑槽(13)内部均转动连接有升降螺杆(14),两个所述升降螺杆(14)均固定连接有第二驱动电机(15),两个所述升降螺杆(14)表面均设有升降块(16),所述升降块(16)内部开设有升降螺孔(17),所述升降块(16)通过升降螺孔(17)与升降螺杆(14)螺纹连接,两个所述升降块(16)均与竖向滑槽(13)内壁滑动连接,两个所述升降块(16)相背的一侧表面分别固定连接有第一安装座(18)以及第二安装座(19),所述第一安装座(18)与多自由度机械手(7)固定连接,所述第二安装座(19)与托举机构(6)固定连接;

所述托举机构(6)包括支撑架(20),所述支撑架(20)内部转动连接有托举螺杆(21),所述托举螺杆(21)表面设有两段螺纹,两段所述螺纹的方向相反,所述托举螺杆(21)端部固定连接有第三驱动电机(22),所述托举螺杆(21)表面螺纹连接有两个夹持螺母(23),两个所述夹持螺母(23)对称设置在托举螺杆(21)表面,两个所述夹持螺母(23)一侧表面均固定连接有第一连接块(24),两个所述第一连接块(24)端部均固定连接有夹持臂(25),两个所述夹持臂(25)相对的一侧表面均固定连接有多个托举板(26),每个所述托举板(26)均包括固定部(27)以及扁头部(28)。

2.根据权利要求1所述的具有托举功能的机械手,其特征在于:多个所述托举板(26)均设置在夹持臂(25)一侧表面的中央处,且所述托举板(26)的底部表面与夹持臂(25)的底部表面处于同一水平面。

3.根据权利要求1所述的具有托举功能的机械手,其特征在于:所述导向机构(2)包括天轨,所述天轨内部固定连接有导向杆(29),所述导向杆(29)表面套接有导向块(30)。

4.根据权利要求3所述的具有托举功能的机械手,其特征在于:所述导向块(30)内部开设有导向孔(31),所述导向孔(31)与导向杆(29)相匹配,所述导向块(30)与天轨内壁滑动连接。

5.根据权利要求4所述的具有托举功能的机械手,其特征在于:所述导向块(30)底部表面两侧均固定连接有第二连接块(32),所述第二连接块(32)底端固定连接有锁定气缸(33)。

6.根据权利要求5所述的具有托举功能的机械手,其特征在于:两个所述锁定气缸(33)输出轴端部固定连接有锁定环(34),所述锁定环(34)内壁表面两侧均固定连接有锁定杆(35)。

7.根据权利要求6所述的具有托举功能的机械手,其特征在于:所述锁定环(34)内部设有两个锁定座(36),两个所述锁定座(36)均与转动立架(12)两侧表面固定连接,两个锁定座(36)一侧表面均开设有锁定槽(37),所述锁定杆(35)与锁定槽(37)相匹配。

8.根据权利要求3所述的具有托举功能的机械手,其特征在于:所述导向块(30)底部表面固定连接有轴承座(38),所述轴承座(38)内部固定连接有轴承,所述轴承内壁固定连接有转动轴(39),所述转动轴(39)与转动立架(12)固定连接。
