专利号: 2020114710730
申请人: 安徽合众智信科技咨询有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2024-11-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种用于外科手术的扩肛器,包括第一扩肛片(1)和第二扩肛片(2),其特征在于:所述第一扩肛片(1)上开设有窗口(3),所述第一扩肛片(1)远离第二扩肛片(2)的一侧设置有橡胶垫层(4),所述第二扩肛片(2)远离第一扩肛片(1)的一侧设置有气囊层(5),所述气囊层(5)上设置有接口块(6),所述接口块(6)上开设有进气通道(601),所述接口块(6)上螺纹设置有密封盖(7),所述密封盖(7)上设置有注气管道(701),所述注气管道(701)密封卡嵌在进气通道(601)中,所述注气管道(701)中设置有单向阀(702);

所述第一扩肛片(1)和第二扩肛片(2)上相对设置有两组弹性连接层(8),所述弹性连接层(8)之间连接设置有横板(9),所述横板(9)上固定设置有固定杆(10),所述固定杆(10)中内嵌设置有轴承座一(11),所述轴承座一(11)中铰接设置有旋转杆(12),所述旋转杆(12)远离轴承座一(11)的一侧依次固定贯穿设置有棘轮(13)、旋转齿轮(14)和传动齿轮(15),所述固定杆(10)上固定设置有安装柱(16),所述安装柱(16)上铰接设置有棘爪(17),所述棘爪(17)和棘轮(13)单方向啮合,使得棘轮(13)只能单方向旋转,所述旋转齿轮(14)的两侧分别设置有第一齿条(18)和第二齿条(19),所述第一齿条(18)固定设置在第一扩肛片(1)上,所述第二齿条(19)固定设置在第二扩肛片(2)上;

还包括调节件(22),所述调节件(22)包括固定相连的第一调节板(23)和第二调节板(24),所述第一调节板(23)中内嵌设置有圆环轴承(25),所述圆环轴承(25)中铰接设置有转轴(26),所述转轴(26)固定于手柄(27)的底部,所述转轴(26)远离手柄(27)的一端固定设置有主轮齿轮(28),所述主轮齿轮(28)的两侧啮合设置有被动齿轮(29),所述被动齿轮(29)用于带动传动齿轮(15)旋转,所述第二调节板(24)上设置有微型进风机(32),所述微型进风机(32)上连通设置有风管(33),所述风管(33)上设置有流量调节阀(34)。

2.根据权利要求1所述的一种用于外科手术的扩肛器,其特征在于:所述橡胶垫层(4)和气囊层(5)的表面均涂设有光滑的薄膜涂层。

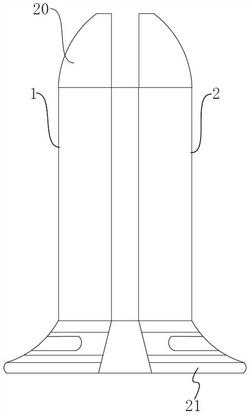

3.根据权利要求1所述的一种用于外科手术的扩肛器,其特征在于:所述第一扩肛片(1)和第二扩肛片(2)的前端均固定设置有导向部(20),所述导向部(20)远离第一扩肛片(1)和第二扩肛片(2)一端的直径逐渐缩小且呈圆弧面设置。

4.根据权利要求1所述的一种用于外科手术的扩肛器,其特征在于:所述第一扩肛片(1)和第二扩肛片(2)远离导向部(20)的一端固定设置有底座(21),所述底座(21)上开设有镂空孔。

5.根据权利要求1所述的一种用于外科手术的扩肛器,其特征在于:所述被动齿轮(29)靠近第一调节板(23)一侧的中心处固定设置有支撑柱(30),所述支撑柱(30)铰接设置在轴承座二(31)中,所述轴承座二(31)内嵌设置在第一调节板(23)中。

6.根据权利要求1所述的一种用于外科手术的扩肛器,其特征在于:所述风管(33)的外径等于注气管道(701)的内径。
