1.一种氰化镍/硒化镍复合纳米异质结构电催化剂，其特征在于，按如下方法制备得到：

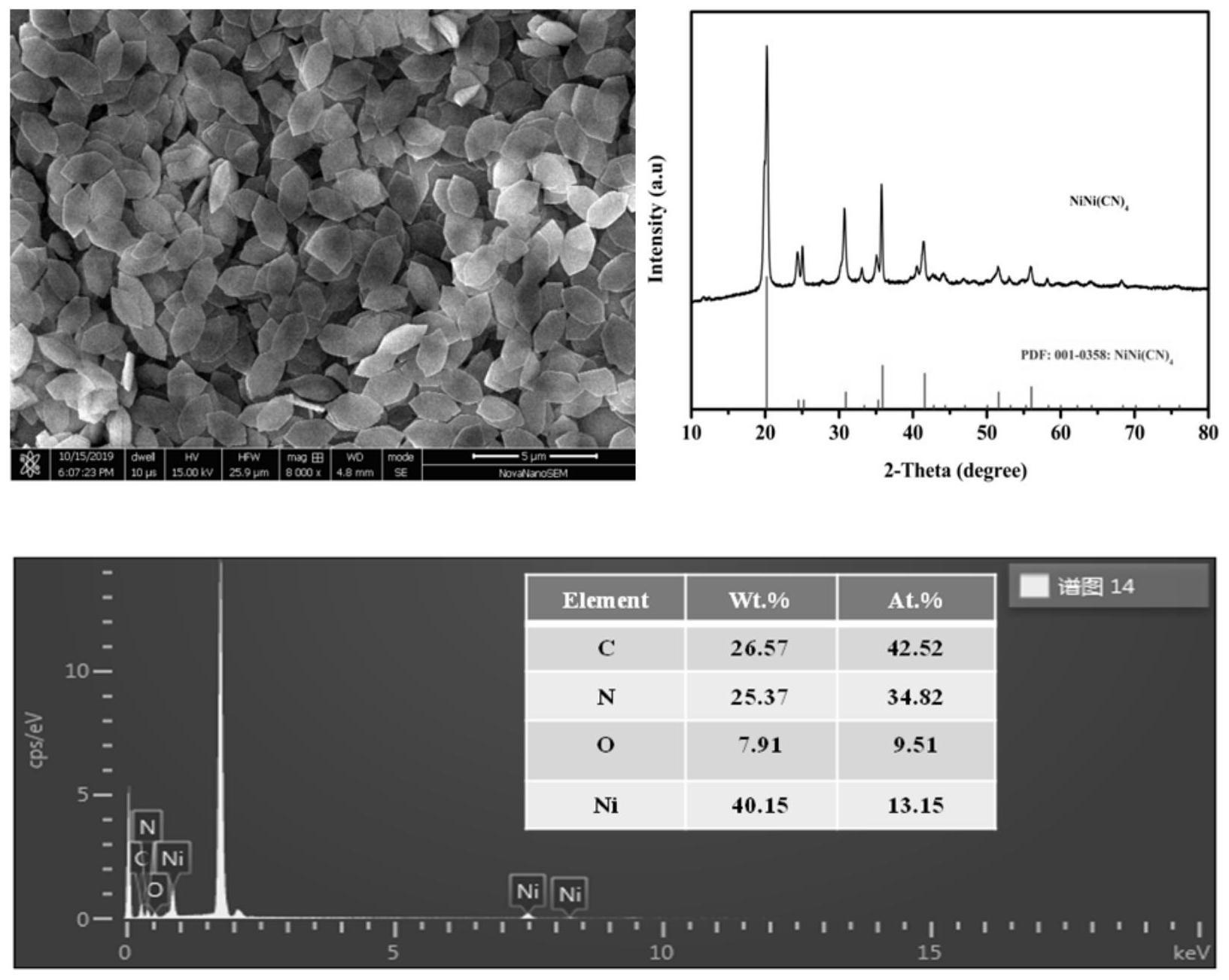

(1)将乙酸镍、柠檬酸三钠、表面活性剂溶于水，得到混合溶液；将K2[Ni(CN)4]溶于水，得到K2[Ni(CN)4]溶液；将所述K2[Ni(CN)4]溶液加入所述混合溶液中，搅拌后室温陈化，生成的沉淀经清洗、离心、烘干，得到前驱体NiNi(CN)4纳米片；

所述表面活性剂为聚乙烯吡咯烷酮；

(2)将硒粉与前驱体NiNi(CN)4纳米片分别置于气氛管式炉上通风口和下通风口，在保护气氛下升温至320～380℃保温煅烧1～4h，得到所述氰化镍/硒化镍复合纳米异质结构电催化剂。

2.如权利要求1所述氰化镍/硒化镍复合纳米异质结构电催化剂，其特征在于，步骤(1)中室温陈化的时间为12h。

3.如权利要求1所述氰化镍/硒化镍复合纳米异质结构电催化剂，其特征在于，步骤(1)中，所述混合溶液中乙酸镍的浓度为0.05～0.1mmol/mL，柠檬酸三钠的浓度为0.07～

0.12mmol/mL，表面活性剂的浓度为0.05～0.15g/mL；所述K2[Ni(CN)4]溶液的浓度为0.05～

0.1mmol/mL；所述K2[Ni(CN)4]溶液与所述混合溶液的体积比为1：1。

4.如权利要求1所述氰化镍/硒化镍复合纳米异质结构电催化剂，其特征在于，步骤(2)中，所述硒粉与前驱体NiNi(CN)4纳米片的质量比为2～6：1。

5.如权利要求1所述氰化镍/硒化镍复合纳米异质结构电催化剂，其特征在于，步骤(2)中，所述煅烧的升温速率为2～10℃/min。

6.如权利要求1所述氰化镍/硒化镍复合纳米异质结构电催化剂在电解水产氧反应中的应用。
