专利号: 2020114999280
申请人: 成都航空职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

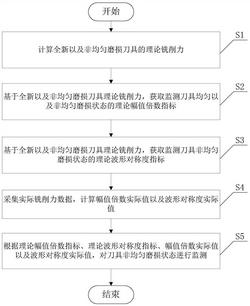

1.一种刀具非均匀磨损状态监测方法,其特征在于,包括以下步骤:S1、计算全新以及非均匀磨损刀具的理论铣削力;

S2、基于全新以及非均匀磨损刀具理论铣削力,获取监测刀具均匀以及非均匀磨损状态的理论幅值倍数指标;

S3、基于全新以及非均匀磨损刀具理论铣削力,获取监测刀具非均匀磨损状态的理论波形对称度指标;

S4、采集实际铣削力数据,计算幅值倍数实际值以及波形对称度实际值;

S5、根据理论幅值倍数指标、理论波形对称度指标、幅值倍数实际值以及波形对称度实际值,对刀具非均匀磨损状态进行监测。

2.根据权利要求1所述刀具非均匀磨损状态监测方法,其特征在于,所述步骤S5包括以下分步骤:

S51、设定全新刀具的铣削力幅值为FN;

S52、通过刀具非均匀磨损部分微元刃铣削力在工件坐标系的X轴、Y轴和Z轴方向上的分力Fx、Fy和Fz获取非均匀磨损刀具的实际铣削力幅值为FW,根据FN和FW获取幅值倍数实际值AR为:

S53、采集刀具的铣削力波形数据,并通过铣削力波形数据构建波形对称度实际值WS为:其中,FR_p表示刀具单个铣削力波峰右侧数据,FL_q表示刀具单个铣削力波峰左侧数据,NR表示刀具铣削力波峰右侧数据个数,NL表示刀具铣削力波峰左侧数据个数,p=1,2,...,NR,q=1,2,...,NL;

S54、判断幅值倍数实际值AR的实际值是否超过理论幅值倍数指标,若是,则进入步骤S55,否则刀具未磨损;

S55、判断波形对称度实际值WS的实际值是否超过理论波形对称度指标,若是,则刀具处于非均匀磨损状态,否则刀具处于均匀磨损状态。
