专利号: 2020115089920
申请人: 胡萍
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2025-04-14
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

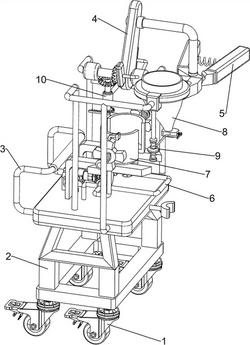

1.一种工地用辅助钢筋焊接手推车,其特征在于,包括:万向轮(1)和安装架(2),安装架(2)底部两侧均连接有两个万向轮(1);

扶手(3),安装架(2)一侧连接有扶手(3);

对接机构(4),安装架(2)一侧连接有对接机构(4);

第一夹紧机构(5),对接机构(4)内连接有第一夹紧机构(5)。

2.按照权利要求1所述的一种工地用辅助钢筋焊接手推车,其特征在于,对接机构(4)包括:

第一支架(41),安装架(2)一部两侧均连接有第一支架(41);

第一转轴(42),第一支架(41)之间转动式连接有第一转轴(42);

凸轮(43),第一转轴(42)上连接有凸轮(43);

限位块(44),远离扶手(3)一方的第一支架(41)两侧均连接有限位块(44)。

3.按照权利要求1所述的一种工地用辅助钢筋焊接手推车,其特征在于,第一夹紧机构(5)包括:

第一连接杆(51),凸轮(43)内连接有第一连接杆(51),第一连接杆(51)穿过凸轮(43);

虎钳(52),第一连接杆(51)末端连接有虎钳(52);

压力弹簧Ⅰ(53),虎钳(52)内侧之间连接有压力弹簧Ⅰ(53);

定位块(54),安装架(2)远离扶手(3)的一侧连接有定位块(54)。

4.按照权利要求2或3所述的一种工地用辅助钢筋焊接手推车,其特征在于,还包括有推进机构(6),推进机构(6)包括:底座(61),安装架(2)顶侧连接有底座(61);

气缸(62),底座(61)内连接有气缸(62);

伸缩杆(63),气缸(62)的输出轴上连接有伸缩杆(63);

滑杆(65),安装架(2)顶侧连接有滑杆(65);

滑动块(64),滑杆(65)之间滑动式连接有滑动块(64),滑动块(64)一侧与伸缩杆(63)一端相连接。

5.按照权利要求4所述的一种工地用辅助钢筋焊接手推车,其特征在于,还包括有第二夹紧机构(7),第二夹紧机构(7)包括:第二支架(71),滑动块(64)两侧均连接有第二支架(71);

滑动杆(72),第二支架(71)内均滑动式连接有滑动杆(72);

压力弹簧Ⅱ(73),滑动杆(72)上均绕有压力弹簧Ⅱ(73),压力弹簧Ⅱ(73)位于第二支架(71)外侧;

夹块(74),滑动杆(72)内侧均连接有夹块(74);

第一楔形块(75),滑动杆(72)靠近扶手(3)的一侧均连接有第一楔形块(75);

第二楔形块(76),安装架(2)顶部两侧均连接有第二楔形块(76)。

6.按照权利要求5所述的一种工地用辅助钢筋焊接手推车,其特征在于,还包括有加料机构(8),加料机构(8)包括:第二连接杆(81),安装架(2)一侧连接有第二连接杆(81),第二连接杆(81)底侧与安装架(2)顶侧相连接;

安装块(82),第二连接杆(81)靠近第一支架(41)的一端连接有安装块(82);

漏斗(83),安装块(82)内设有漏斗(83);

阀门(84),漏斗(83)内滑动式连接有阀门(84);

压力弹簧Ⅲ(85),阀门(84)上绕有压力弹簧Ⅲ(85)。

7.按照权利要求6所述的一种工地用辅助钢筋焊接手推车,其特征在于,还包括有辅助开合机构(9),辅助开合机构(9)包括:第三连接杆(91),安装块(82)底侧连接有第三连接杆(91);

扭力弹簧(92),第三连接杆(91)上绕有扭力弹簧(92);

第四连接杆(93),扭力弹簧(92)外侧连接有第四连接杆(93),第四连接杆(93)远离扶手(3)的一端与阀门(84)靠近第二连接杆(81)的一侧相连接;

推块(94),靠近第二连接杆(81)一方的第二支架(71)顶侧连接有推块(94)。

8.按照权利要求7所述的一种工地用辅助钢筋焊接手推车,其特征在于,还包括有辅助转动机构(10),辅助转动机构(10)包括:直齿条(101),远离第二连接杆(81)一方的第二支架(71)靠近扶手(3)的一侧连接有直齿条(101);

第三支架(104),第一支架(41)之间连接有第三支架(104);

第二转轴(103),第三支架(104)内转动式连接有第二转轴(103);

直齿轮(102),第二转轴(103)末端连接有直齿轮(102),直齿轮(102)与直齿条(101)相啮合;

锥形齿轮组(105),第一转轴(42)上与第二转轴(103)顶端均连接有锥形齿轮组(105)。
