专利号: 2020115324687
申请人: 山东安可森中药饮片有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 手动切割工具;切割;切断
更新日期:2024-03-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

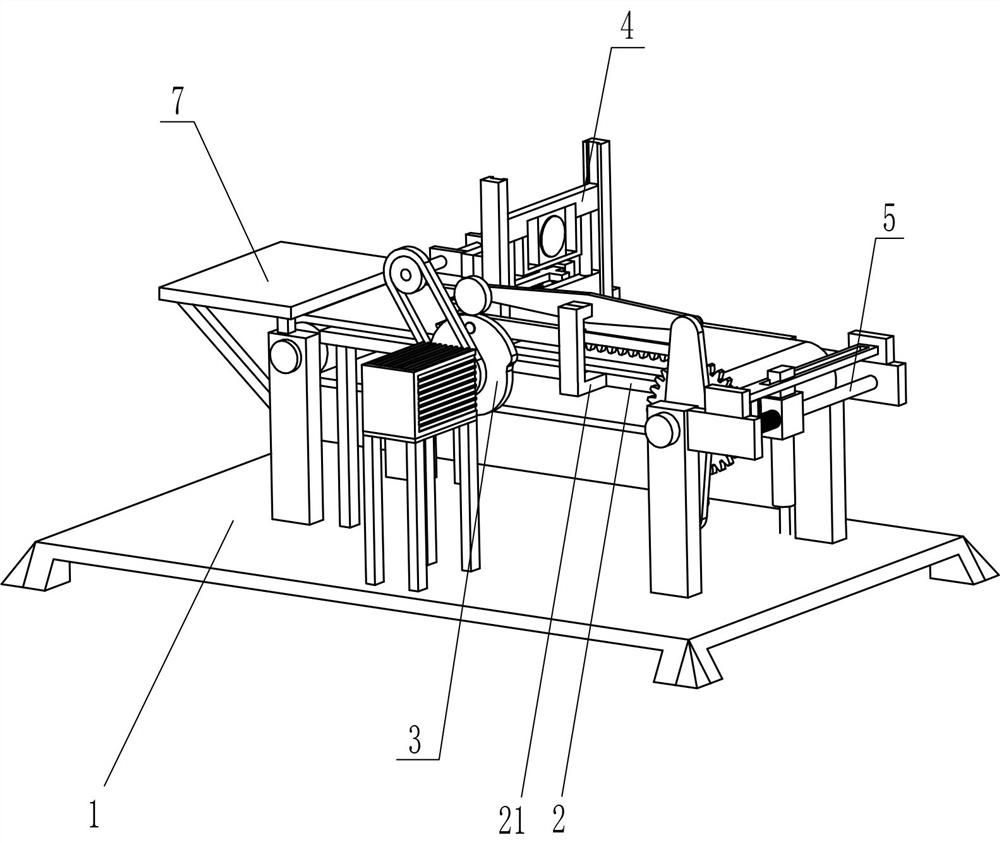

1.一种医疗用草药自动推送切段设备,其特征在于,包括有:底座(1),底座(1)一侧安装有支撑架(2);

第一固定块(21),第一固定块(21)安装在支撑架(2)上;

间歇送料机构(3),安装在底座(1)上,用于输送草药;

切料机构(4),安装在间歇送料机构(3)与支撑架(2)之间,用于对草药进行切割。

2.根据权利要求1所述的一种医疗用草药自动推送切段设备,其特征在于,间歇送料机构(3)包括有:

电机(31),电机(31)安装在底座(1)上;

第一传动轴(32),第一传动轴(32)安装在电机(31)的输出轴上;

异形转动盘(33),异形转动盘(33)安装在第一传动轴(32)上;

第一铰接杆(34),第一铰接杆(34)安装在异形转动盘(33)上;

带槽齿条(35),带槽齿条(35)转动式安装在第一铰接杆(34)上;

第二固定块(36),第二固定块(36)数量为四个,其安装在底座(1)上;

第二传动轴(37),第二传动轴(37)转动式安装在两个第二固定块(36)之间;

第一传动组件(313),第一传动组件(313)安装在两个第二传动轴(37)之间;

滑动杆(38),滑动杆(38)滑动式安装在其中一根第二传动轴(37)上;

第二铰接杆(39),第二铰接杆(39)安装在滑动杆(38)上;

第一滑块(310),第一滑块(310)安装在第二铰接杆(39)上,其一侧位于带槽齿条(35)内与其滑动配合;

柱齿轮(311),柱齿轮(311)安装在其中一根第二传动轴(37)上。

3.根据权利要求2所述的一种医疗用草药自动推送切段设备,其特征在于,切料机构(4)包括有:

第三固定块(41),第三固定块(41)对称式安装在支撑架(2)上;

异形固定块(43),异形固定块(43)安装在两个第三固定块(41)之间;

第三传动轴(44),第三传动轴(44)转动式安装在异形固定块(43)上;

第二传动组件(45),第二传动组件(45)安装在第三传动轴(44)与第一传动轴(32)之间;

第四传动轴(46),第四传动轴(46)转动式安装在异形固定块(43)上;

锥齿轮(47),锥齿轮(47)数量为两个,其中一个安装在第三传动轴(44)上,另外一个安装在第四传动轴(46)上,两个锥齿轮(47)相啮合;

第三滑块(410),第三滑块(410)滑动式安装在两个第三固定块(41)之间;

第二滑块(49),第二滑块(49)滑动式安装在第三滑块(410)上;

滚动圆盘(48),滚动圆盘(48)转动式安装在第二滑块(49)上,其一侧与第四传动轴(46)一侧固定连接;

固定杆(411),固定杆(411)对称式安装在第三滑块(410)上;

切刀(412),切刀(412)安装在两个固定杆(411)之间。

4.根据权利要求3所述的一种医疗用草药自动推送切段设备,其特征在于,还包括有清洁机构(5),清洁机构(5)包括有:第四固定块(51),第四固定块(51)数量为两个,其安装在其中两个第二固定块(36)上;

导向杆(52),导向杆(52)安装在两个第四固定块(51)之间;

限位块(53),限位块(53)安装在导向杆(52)上;

毛刷(55),毛刷(55)滑动式安装在导向杆(52)上;

第一弹簧(54),第一弹簧(54)安装在毛刷(55)一侧与限位块(53)一侧之间,其套于导向杆(52)上;

握把(56),握把(56)安装在毛刷(55)上;

开槽板(57),开槽板(57)安装在两个第四固定块(51)之间;

第四滑块(58),第四滑块(58)滑动式安装在开槽板(57)上,其一侧与毛刷(55)一侧固定连接。

5.根据权利要求4所述的一种医疗用草药自动推送切段设备,其特征在于,还包括有辅助压料装置(6),辅助压料装置(6)包括有:第五固定块(61),第五固定块(61)对称式安装在支撑架(2)上;

工型固定块(62),工型固定块(62)安装在两个第五固定块(61)之间;

第二弹簧(63),第二弹簧(63)数量为四个,其间隔安装在工型固定块(62)上,且四个第二弹簧(63)尾端之间安装有压料板(64)。

6.根据权利要求5所述的一种医疗用草药自动推送切段设备,其特征在于,还包括有支撑装置(7),支撑装置(7)包括有:第六固定块(71),第六固定块(71)数量为两个,其安装在其中两个第二固定块(36)上;

第七固定块(72),第七固定块(72)数量为两个,其安装在其中两个第二固定块(36)上;

支撑板(73),支撑板(73)安装在两个第六固定块(71)一侧与两个第七固定块(72)一侧之间。

7.根据权利要求6所述的一种医疗用草药自动推送切段设备,其特征在于,还包括有锁紧机构(8),锁紧机构(8)包括有:第三铰接杆(81),第三铰接杆(81)安装在第一固定块(21)上;

摆动杆(82),摆动杆(82)转动式安装在第三铰接杆(81)上;

第四铰接杆(83),第四铰接杆(83)转动式安装在摆动杆(82)上;

带磁圆盘(84),带磁圆盘(84)安装在第四铰接杆(83)上,其与异形转动盘(33)接触配合;

第五铰接杆(85),第五铰接杆(85)转动式安装在摆动杆(82)上,其一侧与滑动杆(38)一侧固定连接;

卡块(86),卡块(86)安装在滑动杆(38)上,其与柱齿轮(311)配合。

8.根据权利要求7所述的一种医疗用草药自动推送切段设备,其特征在于,握把(56)材质为橡胶。
