专利号: 2020115392769
申请人: 隽诺环保装备科技(肇庆)有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 固体废物的处理;被污染土壤的再生〔3,6〕
更新日期:2024-02-29
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

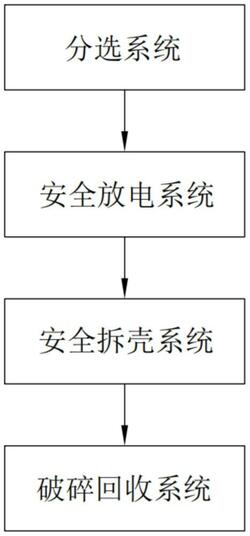

1.钛酸锂电池负极材料通过废旧钛酸锂电池回收制备系统,其特征在于,包括:分选系统、安全放电系统、安全拆壳系统和破碎回收系统,所述分选系统通过对不同类型的钛酸锂电池进行归类储存,所述安全放电系统对归类后的钛酸锂电池进行充分放电,放电后的钛酸锂电池送入安全拆壳系统中进行拆壳处理,拆壳处理后的钛酸锂电池输入破碎回收系统中进行钛酸锂电池负极材料的回收;

所述安全放电系统包括:箱体,所述箱体上固定连接有控制面板;

固定板,所述固定板的表面固定于所述箱体的内壁,所述固定板的表面分别设置有正极连接件和负极连接件;

调节电机,所述调节电机的底部固定于所述箱体的内壁的底部,所述调节电机的输出端固定连接有调节螺杆,所述调节螺杆的表面螺纹连接有活动板,所述活动板的一侧固定连接有支撑滑轴,所述支撑滑轴的一侧固定连接优先位板,所述限位板的一侧固定连接有缓冲弹簧,所述缓冲弹簧的一侧固定连接有导电连接件,所述固定板的一侧固定连接优先位滑轴,所述固定板和所述活动板的表面均固定连接有支撑块;

电池本体,所述电池本体安装于所述固定板和所述活动板之间;

盒体,所述盒体的一侧固定于所述固定板的一侧,所述盒体的内壁的一侧固定连接有伸缩杆,所述伸缩杆的输出端固定连接有第一转动件,所述第一转动件上转动连接有传动杆,所述传动杆的一端固定连接有第二转动件,所述第二转动件上转动连接有伸缩轴;

安装架,所述安装架的一侧固定于所述伸缩轴的底端;温度传感器,所述温度传感器的底部固定于所述安装架的底部;散热风机,所述散热风机的一侧固定于所述箱体的一侧,所述散热风机的输出端固定连接有散热管。

2.根据权利要求1所述的钛酸锂电池负极材料通过废旧钛酸锂电池回收制备系统,其特征在于,所述安全拆壳系统包括:支撑架,所述支撑架的顶部开设有定位槽;

第一伸缩杆,所述第一伸缩杆的底部固定于所述支撑架的内壁的底部,所述第一伸缩杆的顶端固定连接有升降台,所述升降台的顶部固定连接有两个支撑杆;

支撑板,所述支撑板的底部固定于所述支撑架的内壁的底部;

旋转电机,所述旋转电机的一侧固定于所述支撑板的表面;

旋转盘,所述旋转盘的一侧固定于所述旋转电机的输出端,所述旋转盘上开设有滑动孔,所述滑动孔的内壁固定连接有活动滑轴,所述旋转盘的一侧固定连接有第二伸缩杆,所述第二伸缩杆的输出端固定连接有联动滑板;

夹持盒,所述夹持盒的一侧固定于所述联动滑板的一侧,所述夹持盒的外表面固定连接有夹持电机,所述夹持电机的输出端固定连接有第一皮带轮,所述第一皮带轮的表面通过夹持皮带传动连接有第二皮带轮,所述盒体的内壁固定连接有支撑辊;

旋转架,所述旋转架的一端转动连接于所述支撑架的顶部的一侧;

拆壳箱,所述拆壳箱的顶部固定于所述旋转架的底部,所述拆壳箱的底部开设有移动孔,所述拆壳箱的内部滑动连接有切割装置,所述切割装置的一侧固定连接有行走电机,所述行走电机的输出端固定连接有行走齿轮,所述拆壳箱的内壁的底部固定连接有固定齿板;

安装板,所述安装板的一侧固定于所述拆壳箱的一侧,所述安装板上滑动连接优先位杆,所述安装板上设置有锁紧螺丝,所述限位杆的表面设置有定位刻度,所述拆壳箱的一侧固定连接有指示环。

3.根据权利要求2所述的钛酸锂电池负极材料通过废旧钛酸锂电池回收制备系统,其特征在于,两个所述支撑杆之间的距离与所述夹持盒的尺寸相适配,所述联动滑板的表面与所述滑动孔的内表面滑动连接,并且联动滑板的表面与所述活动滑轴的表面滑动连接,所述联动滑板的一侧通过所述滑动孔且延伸至所述旋转盘的另一侧。

4.根据权利要求2所述的钛酸锂电池负极材料通过废旧钛酸锂电池回收制备系统,其特征在于,所述夹持电机的输出端贯穿所述夹持盒且延伸至所述夹持盒的内部,所述夹持电机的输出端与所述夹持盒的表面转动连接,所述夹持皮带的外表面固定连接有夹持垫,所述支撑辊的表面与所述夹持皮带的内表面滚动连接。

5.根据权利要求2所述的钛酸锂电池负极材料通过废旧钛酸锂电池回收制备系统,其特征在于,所述旋转架的另一侧固定连接有连接轴,所述连接轴的表面滑动连接有连接罩,所述连接罩的内壁的底部固定连接有连接弹簧,所述连接弹簧的顶端与所述连接轴的底部固定连接,所述连接罩的表面与所述定位槽的内表面卡接。

6.根据权利要求2所述的钛酸锂电池负极材料通过废旧钛酸锂电池回收制备系统,其特征在于,所述切割装置的输出端通过所述移动孔且延伸至所述拆壳箱的底部,所述切割装置的底部于所述拆壳箱的内壁的底部滑动连接,所述行走齿轮的表面与所述固定齿板的表面啮合,所述限位杆的底端与所述切割装置的输出端的底部在同一平面,所述锁紧螺丝的表面与所述限位杆的表面相适配,所述指示环的表面与所述定位刻度的表面相适配。

7.根据权利要求1所述的钛酸锂电池负极材料通过废旧钛酸锂电池回收制备系统,其特征在于,所述调节螺杆的一端贯穿所述固定板的一侧且延伸至所述固定板的另一侧,所述调节螺杆的表面与所述固定板的表面转动连接,所述调节螺杆的一端与所述箱体的内壁转动连接,所述缓冲弹簧的表面套设于所述支撑滑轴的表面,所述导电连接件的表面与所述支撑滑轴的表面滑动连接。

8.根据权利要求1所述的钛酸锂电池负极材料通过废旧钛酸锂电池回收制备系统,其特征在于,所述导电连接件为U型结构,并且导电连接件的两端分别与所述正极连接件和所述负极连接件水平分布,所述导电连接件的一端贯穿所述活动板且延伸至所述活动板的另一侧,所述导电连接件的表面与所述活动板的表面活动连接。

9.根据权利要求1所述的钛酸锂电池负极材料通过废旧钛酸锂电池回收制备系统,其特征在于,所述限位滑轴的一端贯穿所述活动板且延伸至所述活动板的另一侧,所述限位滑轴的表面与所述活动板的表面滑动连接,所述伸缩轴的底端贯穿所述盒体且延伸至所述盒体的内部,所述伸缩轴的表面与所述盒体的表面之间活动连接,所述散热管的输出端贯穿所述箱体且延伸至所述箱体的内部,所述散热管均匀分布于所述电池本体的水平面,所述散热风机的控制端与所述温度传感器的输出端电性连接。

10.根据权利要求1所述的钛酸锂电池负极材料通过废旧钛酸锂电池回收制备系统,其特征在于,所述安装架的底部开设有收缩槽,所述收缩槽的内壁的顶部固定连接有伸缩弹簧,所述伸缩弹簧的底端固定连接有防护罩,所述防护罩的表面与所述收缩槽的内表面滑动连接,所述温度传感器位于所述防护罩的内侧。
