专利号: 202011559559X
申请人: 浙江万事达汽车用品有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 其他类不包含的食品或食料;及其处理
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

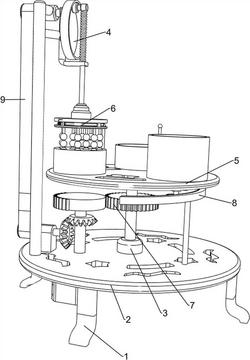

1.一种转动式冰糖葫芦包浆装置,其特征在于,包括有:第一圆盘(2),第一圆盘(2)底部均匀设有多个第一固定架(1);

固定套筒(3),第一圆盘(2)顶部中间设有固定套筒(3);

升降机构(4),第一圆盘(2)顶部一侧设有升降机构(4);

旋转机构(5),固定套筒(3)上设有旋转机构(5);

夹紧机构(6),升降机构(4)上设有夹紧机构(6)。

2.如权利要求1所述的一种转动式冰糖葫芦包浆装置,其特征在于,升降机构(4)包括有:

第二固定架(41),第一圆盘(2)顶部一侧设有第二固定架(41);

第三固定架(42),第二固定架(41)一侧设有第三固定架(42);

第一传动轴(43),第三固定架(42)一侧转动式设有第一传动轴(43);

偏心轮(44),第一传动轴(43)一侧设有偏心轮(44);

第一拉杆(47),第三固定架(42)另一侧滑动式设有第一拉杆(47);

第一弹簧(46),第一拉杆(47)与第三固定架(42)之间连接有第一弹簧(46);

转轮(45),第一拉杆(47)一侧设有转轮(45),转轮(45)与偏心轮(44)配合。

3.如权利要求2所述的一种转动式冰糖葫芦包浆装置,其特征在于,旋转机构(5)包括有:

第二转轴(51),固定套筒(3)内转动式设有第二转轴(51);

第二圆盘(52),第二转轴(51)顶部设有第二圆盘(52);

放料桶(53),第二圆盘(52)顶部一侧设有放料桶(53);

糖浆桶(55),第二圆盘(52)顶部另一侧设有糖浆桶(55);

收料桶(54),第二圆盘(52)顶部一侧设有收料桶(54)。

4.如权利要求3所述的一种转动式冰糖葫芦包浆装置,其特征在于,夹紧机构(6)包括有:

松动杆(61),第二圆盘(52)顶部一侧设有松动杆(61);

夹紧杆(62),第二圆盘(52)顶部另一侧设有夹紧杆(62);

夹紧盘(63),第一拉杆(47)底部设有夹紧盘(63);

第二拉杆(64),夹紧盘(63)内滑动式设有第二拉杆(64);

夹紧扣(68),第二拉杆(64)一侧设有夹紧扣(68);

第四固定架(65),夹紧盘(63)一侧设有第四固定架(65),第四固定架(65)底部设有第五固定架(66);

铁杆(69),第五固定架(66)上转动式设有铁杆(69),铁杆(69)与夹紧扣(68)滑动式配合;

第二弹簧(67),夹紧扣(68)与第五固定架(66)之间连接有第二弹簧(67)。

5.如权利要求4所述的一种转动式冰糖葫芦包浆装置,其特征在于,还包括有转动机构(7),转动机构(7)包括有:第六固定架(71),第一圆盘(2)底部一侧设有第六固定架(71);

电机(72),第六固定架(71)上设有电机(72);

第三传动轴(73),电机(72)输出轴连接有第三传动轴(73);

缺齿轮(74),第三传动轴(73)顶部设有缺齿轮(74);

第一直齿轮(75),第二转轴(51)上侧设有第一直齿轮(75),第一直齿轮(75)与缺齿轮(74)啮合。

6.如权利要求5所述的一种转动式冰糖葫芦包浆装置,其特征在于,还包括有搅拌机构(8),搅拌机构(8)包括有:第七固定架(81),第一圆盘(2)顶部一侧设有第七固定架(81);

弧形齿条(82),第七固定架(81)顶部设有弧形齿条(82);

第八固定架(84),第二圆盘(52)底部一侧设有第八固定架(84);

第四传动轴(85),第八固定架(84)上转动式设有第四传动轴(85);

第二直齿轮(83),第四传动轴(85)一侧设有第二直齿轮(83),第二直齿轮(83)与弧形齿条(82)配合;

搅拌杆(86),第四传动轴(85)另一侧设有搅拌杆(86),搅拌杆(86)穿过第二圆盘(52)处于糖浆桶(55)内。

7.如权利要求6所述的一种转动式冰糖葫芦包浆装置,其特征在于,还包括有传动机构(9),传动机构(9)包括有:第一轴套(92),第二圆盘(52)顶部一侧设有第一轴套(92);

第五传动轴(93),第一轴套(92)上设有第五传动轴(93);

锥齿轮组(91),第五传动轴(93)一侧与第三传动轴(73)一侧之间连接有锥齿轮组(91);

第二轴套(95),第二固定架(41)一侧设有第二轴套(95),第一传动轴(43)穿过第二轴套(95);

皮带轮组(94),第一传动轴(43)另一侧与第五传动轴(93)另一侧之间连接有皮带轮组(94)。

8.如权利要求5所述的一种转动式冰糖葫芦包浆装置,其特征在于,电机(72)为伺服电机。
