专利号: 202011565127X
申请人: 郑州航空工业管理学院
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

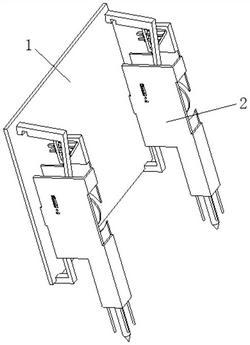

1.一种建筑工程现场施工安全管理系统,包括防护板、设于防护板两侧的托举装置,所述托举装置包括起固定支承作用的支脚、与支脚固定连接的卡紧机构,其特征在于,所述卡紧机构包括相对设置的侧板、扣板,所述侧板与扣板之间通过连接板固定,所述侧板、扣板之间设有传动齿轮,所述传动齿轮两侧分别设有第一齿条、第二齿条,所述第一齿条设有第一导向槽,所述侧板设有与第一导向槽配合以使第一齿条竖直运动的导向凸起,所述第一齿条与侧板之间设有用于拉动第一齿条向上运动的第一弹性件,所述第一齿条与第二齿条之间设有用于拉动两者上端相互靠近的第二弹性件,所述侧板设有用于引导第二齿条上端沿预设轨迹运动的轨迹板,所述轨迹板设有用于使第二齿条上端朝远离防护板方向运动的第一引导槽、用于使第二齿条上端在水平方向运动的第二引导槽、用于使第二齿条上端在竖直方向运动的第三引导槽,所述第二引导槽一端与第一引导槽连通、另一端与第三引导槽连通,所述第二齿条上端设有与第一引导槽、第二引导槽、第三引导槽配合的引导凸起,所述扣板设有滑槽,所述传动齿轮设有转动轴,所述转动轴设有与滑槽滑动配合的滑块,所述第一齿条设有第一卡爪、第二齿条设有第二卡爪,所述第二齿条铰接有用于改变轨迹板受力方向的换向杆,所述第二弹性件一端与第一齿条上端连接、另一端与换向杆远离铰接点的端部连接,所述换向杆设有便于扳动的把手,所述侧板设有用于避让把手运动的避让槽,所述第二齿条设有第二导向槽,所述转动轴沿其径向转动设有牵引杆,所述牵引杆设有可在第二导向槽内滑动的、使第二齿条与传动齿轮保持啮合的箍紧块;第二卡爪向上运动时,其上固定的引导凸起沿第一引导槽斜向上方右侧运动以避开防护板,不影响到防护板的下降,在防护板运动至第二卡爪下方后,第二卡爪的引导凸起进入第二引导槽并水平向左运动至防护板的正上方,随后第二卡爪的引导凸起进入第三引导槽向下运动直至将防护板夹紧于第一卡爪、第二卡爪之间,在拆卸防护板时,扳动换向杆使其朝向第二齿条下端时,第二弹性件使第一齿条、第二齿条下端相互靠近,这样向下按压防护板时,第二卡爪能够原路返回。

2.根据权利要求1所述的建筑工程现场施工安全管理系统,其特征在于,所述侧板设有锁死孔,通过在所述锁死孔内穿设锁死销以限制传动齿轮的转动,所述锁死销位于传动齿轮的相邻啮合齿之间。

3.根据权利要求2所述的建筑工程现场施工安全管理系统,其特征在于,所述第一卡爪、第二卡爪设有卡槽。

4.根据权利要求3所述的建筑工程现场施工安全管理系统,其特征在于,所述第一弹性件、第二弹性件均为螺旋拉伸弹簧。

5.根据权利要求4所述的建筑工程现场施工安全管理系统,其特征在于,所述支脚包括与卡紧机构固定连接的承载座,所述承载座设有竖直向下的定位柱,所述承载座设有与定位柱平行的止转柱。

6.根据权利要求1所述的建筑工程现场施工安全管理系统,其特征在于,所述引导凸起为圆柱状。
