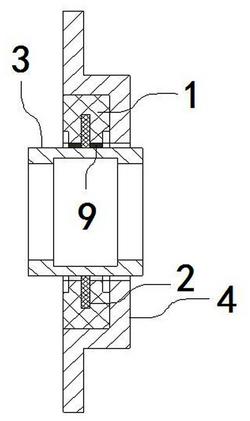

1.一种用于化工反应釜动密封装置，包括轴套（3）；其特征在于，在所述轴套（3）侧壁固定设有壳体（4）；在所述壳体（4）内固定设有环状弹性复合材料动密封体（1）；所述环状弹性复合材料动密封体（1）与壳体（4）内壁静密封；在所述环状弹性复合材料动密封体（1）上，与轴套（3）侧壁结合处固定设有环状过渡密封层（9）；所述环状过渡密封层（9）与轴套（3）侧壁动密封；在所述环状弹性复合材料动密封体（1）内，与轴套（3）侧壁结合处固定设有环状聚四氟乙烯蜂窝状海绵体（2）；在所述环状聚四氟乙烯蜂窝状海绵体（2）内接近轴套（3）侧壁区域设有磁流体（10）；在所述环状弹性复合材料动密封体（1）两侧分别固定嵌有第一永磁体（5）及第二永磁体（6）。

2.根据权利要求1所述用于化工反应釜动密封装置，其特征在于：所述轴套（3）侧壁动密封面尺寸精度≥IT6；表面粗造度为：Ra0.4。

3.根据权利要求2所述用于化工反应釜动密封装置，其特征在于：所述环状过渡密封层（9）的层厚0.2mm≤h≤0.5mm。

4.根据权利要求3所述用于化工反应釜动密封装置，其特征在于：所述环状过渡密封层（9）制备方法如下：a、将聚四氟乙烯进行干燥粉碎处理，再加入碳素纤维、改性石墨烯纳米片、青铜粉、氧化镁及氧化锌，搅拌混合后在室温下冷压成型；b、对步骤a所得产物进行烧结，程序升温40～70℃/小时，达到300～320℃时，恒温保持1.5～2.5小时，然后再降至室温；c、将步骤b烧结后的制品进行整形即得目的产品。

5.根据权利要求4所述用于化工反应釜动密封装置，其特征在于：以重量百分含量计，所述聚四氟乙烯、碳素纤维、改性石墨烯纳米片、青铜粉、氧化镁及氧化锌的含量依次为：80～90%、2～10%、2～10%、1～5%、1～3%及1～3%。

6.根据权利要求5所述用于化工反应釜动密封装置，其特征在于：所述改性石墨烯纳米片的制备方法如下：采用质量百分含量为0.5～1.5％的无水乙醇与质量浓度为1.5～2mg／mL的十二烷基苯磺酸钠水溶液对石墨烯纳米片进行表面处理，再经超声分散、真空抽滤、干燥后即得改性石墨烯纳米片。

7.根据权利要求6所述用于化工反应釜动密封装置，其特征在于：所述环状弹性复合材料动密封体（1）径向开有切口（A、B）。
