1.一种铜电解液中快速检测硫脲含量的方法，其特征在于：步骤为：

2+

（1）检测未知硫脲浓度的铜电解液中的Cu 浓度和硫酸浓度；

2+

（2）取与步骤（1）相同Cu 浓度和硫酸浓度但不同硫脲浓度的标准铜电解液，并置于电

2+

解槽中，测试Cu 还原反应中的交流阻抗，并进行拟合，获得铜离子还原反应的传荷电阻Rct的数值；所述电解槽中包括工作电极、参比电极和辅助电极，其中，交流阻抗的测试参数：测5

试电位0 V（vs SCE），频率10   1 Hz，扰动信号10 mV；工作电极为旋转圆盘电极，旋转圆~盘电极位于电解槽中部，所述参比电极与工作电极表面的距离为3 5 mm，辅助电极与工作~电极表面的距离为5 10 mm，所述旋转圆盘电极的转速为50 100 rpm，电极反应的扩散层厚~ ~度δ与旋转圆盘电极的旋转角速度ω之间满足以下关系：式中，D为扩散系数，υ为动力学粘度；

2+

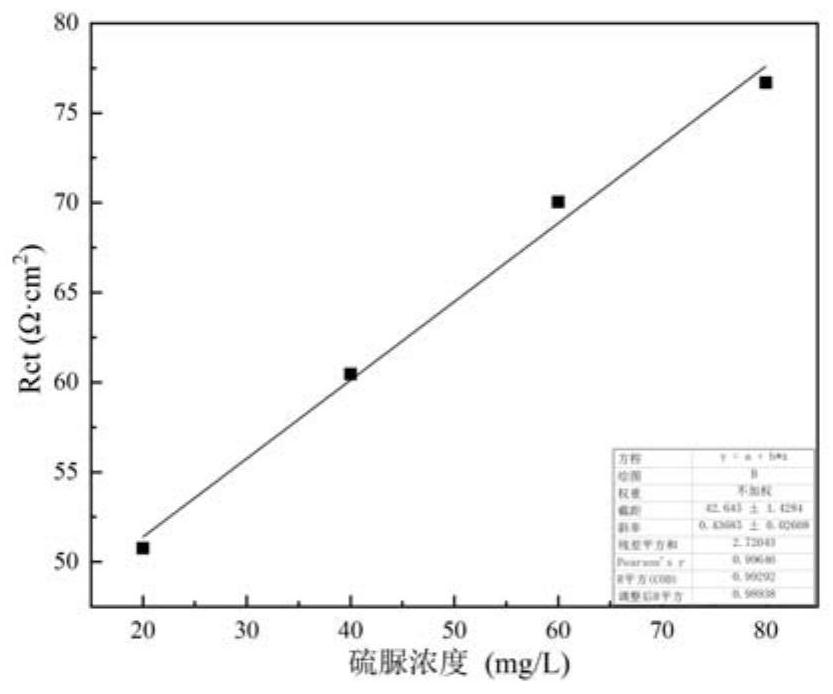

（3）建立步骤（2）中传荷电阻Rct与硫脲浓度之间的线性关系式，得到该Cu 浓度和硫酸浓度的标准铜电解液中硫脲浓度与传荷电阻Rct的线性关系式；

（4）将未知硫脲浓度的铜电解液置于电解槽中进行步骤（2），得到传荷电阻Rct的数值，再根据步骤（3）得到的线性关系式，得出所需硫脲浓度。

2. 根据权利要求1所述的一种铜电解液中快速检测硫脲含量的方法，其特征在于：步

2+

骤（2）中，标准铜电解液中，Cu 浓度为40 60 g/L，硫酸浓度为150 200 g/L。

~ ~

3. 根据权利要求1所述的一种铜电解液中快速检测硫脲含量的方法，其特征在于：步骤（2）中，标准铜电解液中，硫脲浓度为0 80 mg/L。

~

4.根据权利要求1所述的一种铜电解液中快速检测硫脲含量的方法，其特征在于：所述旋转圆盘电极材质为Pt。

5.根据权利要求1所述的一种铜电解液中快速检测硫脲含量的方法，其特征在于：所述参比电极为饱和甘汞电极或饱和硫酸亚汞电极。

6.根据权利要求1所述的一种铜电解液中快速检测硫脲含量的方法，其特征在于：所述辅助电极为惰性电极。
