专利号: 202011578734X
申请人: 诸暨和创磁电科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 液力机械或液力发动机;风力、弹力或重力发动机;其他类目中不包括的产生机械动力或反推力的发动机
更新日期:2024-08-16
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

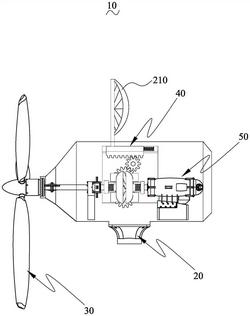

1.一种基于双转盘实现功率稳定输出的风力发电机,其特征在于,包括:发电基座、风车叶片、自适应调节装置以及发电机组;

所述风车叶片设于所述发电基座上,所述发电机组安装于所述发电基座内,所述风车叶片与所述发电机组通过所述自适应调节装置驱动连接。

2.根据权利要求1所述的基于双转盘实现功率稳定输出的风力发电机,其特征在于,所述自适应调节装置包括:装置支架、往复移动组件、转动调节组件以及扭矩传递组件;

所述往复移动组件包括:风力感知帆、移动滑块以及复位弹性件;

所述移动滑块滑动设于所述装置支架上,所述装置支架上设有与所述移动滑块配合的滑动引导槽,所述风力感知帆固定连接于所述移动滑块上,所述复位弹性件为所述移动滑块提供弹性力;

所述转动调节组件安装于所述装置支架上,所述转动调节组件包括:辅助中间齿轮、第一驱动齿轮以及第二驱动齿轮;

所述移动滑块上设有与所述辅助中间齿轮配合的齿条,所述辅助中间齿轮与所述第一驱动齿轮啮合,所述第二驱动齿轮与所述第一驱动齿轮啮合;

所述扭矩传递组件包括:主动转盘、从动转盘、第一传动轮以及第二传动轮;

所述主动转盘与所述从动转盘安装于所述装置支架上,所述风车叶片与所述主动转盘驱动连接,所述从动转盘与所述发电机组驱动连接;所述主动转盘上开设有环形主动圆弧槽,所述从动转盘上开设有环形从动圆弧槽,所述第一传动轮的轮面压持于所述环形主动圆弧槽与所述环形从动圆弧槽的槽壁,所述第二传动轮的轮面压持于所述环形主动圆弧槽与所述环形从动圆弧槽的槽壁;所述第一传动轮通过第一驱动杆与所述第一驱动齿轮连接,所述第二传动轮通过第二驱动杆与所述第二驱动齿轮连接。

3.根据权利要求2所述的基于双转盘实现功率稳定输出的风力发电机,其特征在于,所述环形主动圆弧槽的槽壁上设有防滑纹;所述环形从动圆弧槽的槽壁上设有防滑纹。

4.根据权利要求3所述的基于双转盘实现功率稳定输出的风力发电机,其特征在于,所述第一传动轮和所述第二传动轮为橡胶结构。

5.根据权利要求4所述的基于双转盘实现功率稳定输出的风力发电机,其特征在于,所述第一传动轮和所述第二传动轮的轮面上设有防滑纹。
