1.一种Ag/AgCl/IL/FeOOH/AC光催化材料的制备方法，其特征在于，包括以下步骤：（1）活性炭AC与FeCl3以2:(4‑5)的质量比于pH值为1.5‑2.0的水中反应，制得β‑FeOOH/AC；

（2）将上述制得的β‑FeOOH/AC与N‑甲基咪唑型离子液体的甲苯溶液按照质量比(2‑3):

1相混合，加热反应，反应结束后使用丙酮进行反复洗涤并干燥，得到IL/β‑FeOOH/AC；所述N‑甲基咪唑型离子液体为BmimCl；

（3）将上述制得的IL/β‑FeOOH/AC与AgNO3相混合，其中AgNO3浓度为0.04‑0.1 mol/L，IL/β‑FeOOH/AC与AgNO3的质量比为2:(4‑5)，氙灯照射得到Ag/AgCl/IL/FeOOH/AC光催化材料。

2.如权利要求1所述的制备方法，其特征在于，所述步骤（1）中反应温度为65‑75 ℃，反应时间为10‑12 h。

3.如权利要求1所述的制备方法，其特征在于，所述步骤（2）中反应温度为70‑80 ℃，反应时间为8‑10 h。

4.如权利要求1‑3任一所述的制备方法，其特征在于，所述步骤（3）中氙灯照射时长为

5‑6 h。

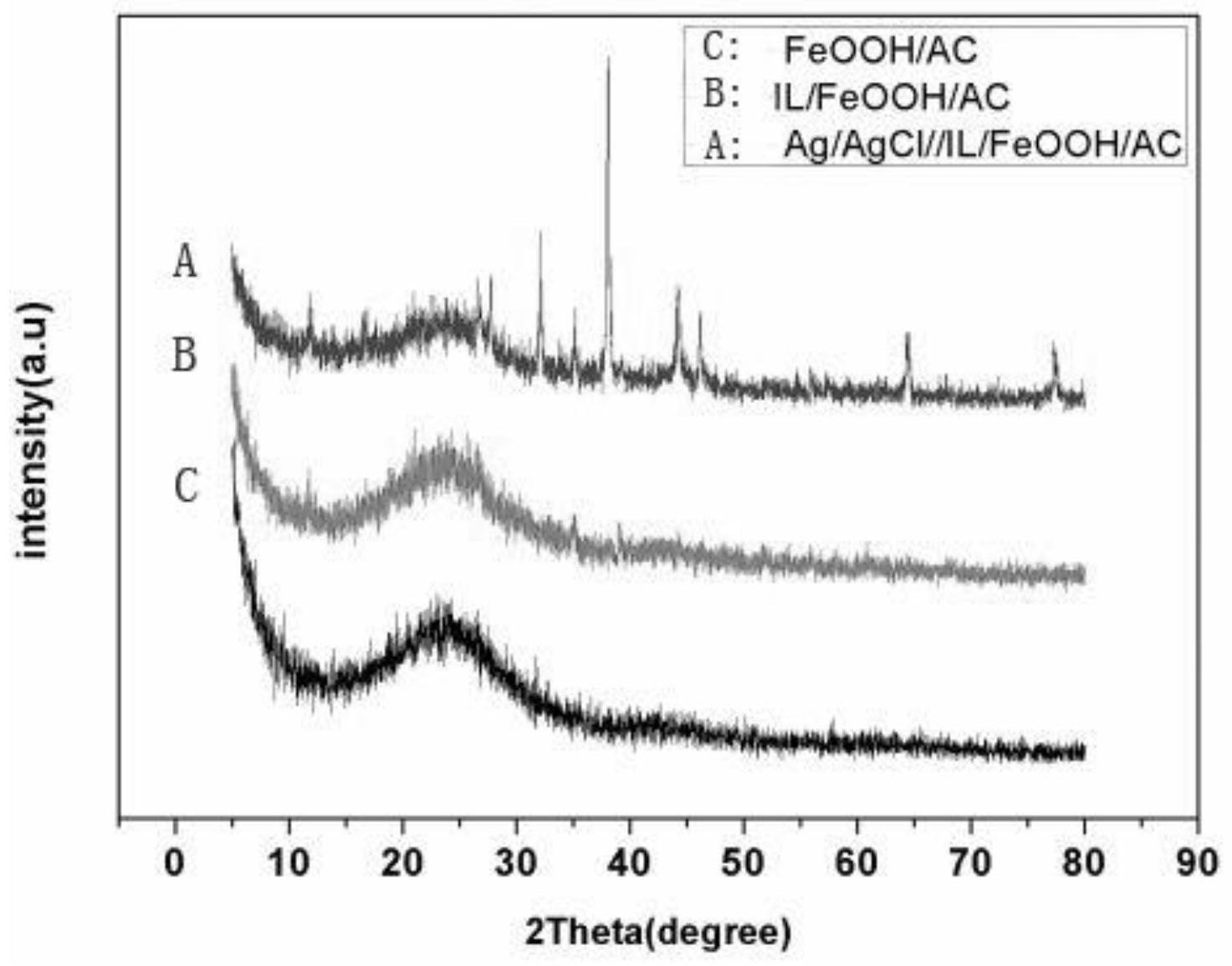

5.根据权利要求1‑4任一所述的制备方法制得的Ag/AgCl/IL/FeOOH/AC光催化材料。

6.如权利要求5所述的Ag/AgCl/IL/FeOOH/AC光催化材料在降解酚类化合物中的应用。

7.如权利要求6所述的应用，其特征在于，在降解2,4二氯苯酚中的应用。

8.如权利要求7所述的应用，其特征在于，包括以下步骤：将所述制备的Ag/AgCl/IL/FeOOH/AC光催化材料混合于初始浓度为100 mg/L的2,4二氯苯酚之中，在室温下进行可见光光催化降解反应，所述Ag/AgCl/IL/FeOOH/AC光催化材料的用量1‑1.5 g/L。

9.如权利要求8所述的应用，其特征在于，所述降解反应时间为4‑8 h。

10.如权利要求6所述的应用，其特征在于，反应结束洗涤干燥后，所述Ag/AgCl/IL/FeOOH/AC光催化材料重复利用。
