1.一种抗溶胀抗黏附水凝胶，其特征在于，所述抗溶胀抗黏附水凝胶由甲基丙烯酸羟乙酯、两性离子单体与疏水单体共聚而成。

2.根据权利要求1所述的一种抗溶胀抗黏附水凝胶，其特征在于，所述两性离子单体为磺酸甜菜碱甲基丙烯酸甲酯或者羧酸甜菜碱甲基丙烯酸甲酯。

3.根据权利要求1所述的一种抗溶胀抗黏附水凝胶，其特征在于，所述疏水单体为甲基丙烯酸甲酯。

4.一种如权利要求1‑3任一所述的抗溶胀抗黏附水凝胶的制备方法，其特征在于，包括以下步骤：

（1）配制甲基丙烯酸羟乙酯、两性离子单体、疏水单体、交联剂和引发剂的混合溶液；

（2）对混合溶液进行除氧，并除去混合溶液中的气泡，得到预液；

（3）将预液密封于透光模具中，紫外光照射反应，即得到所述新型抗溶胀抗黏附水凝胶。

5.根据权利要求4所述的一种抗溶胀抗黏附水凝胶的制备方法，其特征在于，步骤（1）中，所述混合溶液中各组分的质量百分浓度为：甲基丙烯酸羟乙酯10‑50 wt%；两性离子单体0 15 wt%，疏水单体5 15 wt%，交联剂0.5‑2 wt%，引发剂浓度为0.5 2 wt%。

~ ~ ~

6.根据权利要求4所述的一种抗溶胀抗黏附水凝胶的制备方法，其特征在于，步骤（1）中，所述引发剂为α‑酮戊二酸。

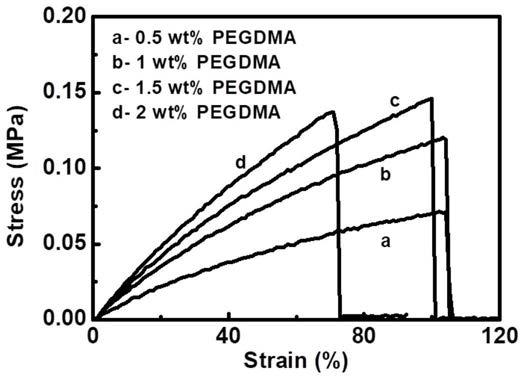

7.根据权利要求4所述的一种抗溶胀抗黏附水凝胶的制备方法，其特征在于，步骤（1）中，所述交联剂为聚乙二醇二甲基丙烯酸酯。

8.根据权利要求4所述的一种抗溶胀抗黏附水凝胶的制备方法，其特征在于，步骤（2）中，所述除氧通过通入氮气或惰性气体降低氧气溶解性的方式进行；所述去除混合溶液中气泡的方法为超声。

9.根据权利要求4所述的一种抗溶胀抗黏附水凝胶的制备方法，其特征在于，步骤（3）中，所述透光模具包括玻璃模具；所述紫外光照射反应时选用波长为365 nm的紫外光；所述紫外光照射反应时长为4 6 h。

~

10.一种如权利要求1‑3任一所述的抗溶胀抗黏附水凝胶在隐形眼镜中的应用。
