专利号: 2020115932409
申请人: 广州志远电子有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般车辆
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

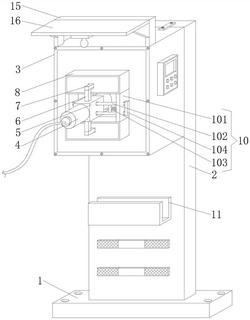

1.一种新能源汽车用充电防误碰脱落的充电头,包括底座(1),其特征在于:所述底座(1)顶部的中心处栓接有支撑板(2),所述支撑板(2)正面的顶部栓接有充电箱(3),所述充电箱(3)右侧的顶部栓接有控制器,所述充电箱(3)正面的中心处嵌设有充电口,且充电口的内腔插接有充电头本体(4),所述充电头本体(4)的表面栓接有固定套(5),所述固定套(5)顶部和底部的中心处均栓接有固定柱(6),所述固定柱(6)的顶部栓接有卡杆(7),所述充电箱(3)正面中心处的顶部和底部均栓接有箱体(8),所述箱体(8)的内腔设置有防脱落机构(9),所述卡杆(7)的背面贯穿至箱体(8)的内腔并与防脱落机构(9)相向的一侧卡接,所述充电箱(3)正面的两侧均设置有限位机构(10),所述固定套(5)两侧的顶部和底部均开设有配合限位机构(10)使用的限位槽。2.根据权利要求1所述的一种新能源汽车用充电防误碰脱落的充电头,其特征在于:所述防脱落机构(9)包括电机(91)、主动轮(92)、正反螺纹杆(93)、从动轮(94)、压板(95)和定位杆(96),所述箱体(8)内腔左侧的正面栓接有电机(91),所述电机(91)的输出端栓接有主动轮(92),所述箱体(8)内腔两侧的顶部和底部均通过轴承转动连接有正反螺纹杆(93),所述正反螺纹杆(93)表面的左侧栓接有从动轮(94),所述主动轮(92)的表面通过皮带与从动轮(94)的表面传动连接,所述正反螺纹杆(93)表面的两侧均螺纹连接有螺纹套,且螺纹套的外圈嵌设有压板(95),所述压板(95)的顶部和底部分别与箱体(8)内腔的顶部和底部滑动连接,所述压板(95)相向一侧的中心处栓接有定位杆(96),所述卡杆(7)两侧的背面均开设有配合定位杆(96)使用的定位槽。3.根据权利要求1所述的一种新能源汽车用充电防误碰脱落的充电头,其特征在于:所述限位机构(10)包括固定板(101)、滑杆(102)、第一弹簧(103)和移动块(104),所述箱体(8)相向的一侧从左至右均依次栓接有固定板(101),所述固定板(101)相向一侧的顶部和底部均开设有通孔,且通孔的内腔活动连接有滑杆(102),所述滑杆(102)的外侧栓接有移动块(104),所述滑杆(102)的内侧与限位槽的内腔卡接,所述滑杆(102)相向的一侧栓接有连接杆,且连接杆的外侧栓接有第一弹簧(103),所述第一弹簧(103)远离连接杆的一侧与固定板(101)相向的一侧栓接。4.根据权利要求1所述的一种新能源汽车用充电防误碰脱落的充电头,其特征在于:所述箱体(8)内腔顶部和底部的中心处均开设有滑槽(12),所述滑槽(12)的内腔滑动连接有滑块(13),所述滑块(13)相向的一侧贯穿滑槽(12)并与压板(95)的顶部和底部栓接。5.根据权利要求4所述的一种新能源汽车用充电防误碰脱落的充电头,其特征在于:所述滑块(13)相向的一侧栓接有第二弹簧(14),所述箱体(8)内腔背面的中心处开设有配合卡杆(7)使用的放置槽。6.根据权利要求1所述的一种新能源汽车用充电防误碰脱落的充电头,其特征在于:所述充电箱(3)顶部正面的两侧均栓接有固定架(15),所述固定架(15)正面的顶部栓接有挡板(16),所述挡板(16)底部正面的中心处栓接有照明灯。7.根据权利要求1所述的一种新能源汽车用充电防误碰脱落的充电头,其特征在于:所述支撑板(2)正面的底部栓接有放置架(11),所述底座(1)顶部的两侧从前至后均依次开设有安装孔。8.根据权利要求1所述的一种新能源汽车用充电防误碰脱落的充电头,其特征在于:所述支撑板(2)正面的底部从上至下均依次粘接有反光贴,且反光贴的数量至少为两个。

9.根据权利要求6所述的一种新能源汽车用充电防误碰脱落的充电头,其特征在于:所述挡板(16)底部两侧的背面均栓接有限位块,且限位块的顶部与固定架(15)的底部栓接。10.根据权利要求1所述的一种新能源汽车用充电防误碰脱落的充电头,其特征在于:所述充电箱(3)和支撑板(2)顶部相向的一侧从左至右均依次栓接有连接板,且连接板的数量至少为四个。
