专利号: 2020115981782
申请人: 江西应用技术职业学院
专利类型:发明专利
专利状态:已下证
专利领域: 塑料的加工;一般处于塑性状态物质的加工
更新日期:2025-03-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

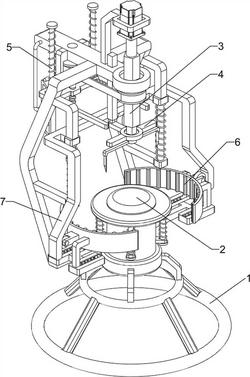

1.一种新能源汽车废弃轮胎的环保型回收装置,其特征在于,包括有:底座(1)和放置组件(2),底座(1)顶部设有放置组件(2);

切割组件(3),放置组件(2)上部设有切割组件(3);

放置组件(2)包括有:

第一支撑块(201),底座(1)顶部设有第一支撑块(201);

放置板(202),第一支撑块(201)上部滑动式设有放置板(202);

第一导向杆(203),放置板(202)下部均匀间隔设有四根第一导向杆(203),第一导向杆(203)与第一支撑块(201)滑动式连接;

第一弹簧(204),第一导向杆(203)与第一支撑块(201)之间均设有第一弹簧(204),第一弹簧(204)套在第一导向杆(203)上;

切割组件(3)包括有:

支撑架(301),第一支撑块(201)下部一侧设有支撑架(301);

第一轴承(302),支撑架(301)上部一侧设有第一轴承(302);

伺服电机(303),支撑架(301)上部设有伺服电机(303);

轴套(304),伺服电机(303)的输出轴下部设有轴套(304),轴套(304)与第一轴承(302)连接;

伸缩轴(305),轴套(304)下部滑动式设有伸缩轴(305);

第二弹簧(306),轴套(304)与伸缩轴(305)之间设有第二弹簧(306);

切割刀(307),伸缩轴(305)下部对称设有切割刀(307)。

2.如权利要求1所述的一种新能源汽车废弃轮胎的环保型回收装置,其特征在于,还包括有下压组件(4),下压组件(4)包括有:滑槽杆(401),支撑架(301)上部一侧设有滑槽杆(401),滑槽杆(401)位于第一轴承(302)一侧;

滑杆(402),滑槽杆(401)下部滑动式设有滑杆(402);

第三弹簧(403),滑杆(402)与滑槽杆(401)之间设有第三弹簧(403);

第二轴承(404),伸缩轴(305)下部设有第二轴承(404);

压块(405),第二轴承(404)外侧均匀间隔设有三个压块(405),后侧的压块(405)与滑杆(402)连接。

3.如权利要求2所述的一种新能源汽车废弃轮胎的环保型回收装置,其特征在于,还包括有驱动组件(5),驱动组件(5)包括有:丝杆(502),支撑架(301)下部一侧转动式设有丝杆(502);

传动组件(501),丝杆(502)与轴套(304)之间连接有传动组件(501);

第二支撑块(503),支撑架(301)后部两侧设有第二支撑块(503);

第二导向杆(505),第二支撑块(503)上均滑动式设有第二导向杆(505);

第四弹簧(506),第二导向杆(505)与第二支撑块(503)之间设有第四弹簧(506),第四弹簧(506)均套在第二导向杆(505)上;

活动块(504),第二导向杆(505)下部之间设有活动块(504),活动块(504)与丝杆(502)配合;

压杆(507),活动块(504)之间滑动式设有压杆(507);

第五弹簧(508),压杆(507)与活动块(504)之间均设有第五弹簧(508),第五弹簧(508)均套在压杆(507)上;

推杆(509),压杆(507)后部中间设有推杆(509);

楔形块(510),支撑架(301)后部一侧设有楔形块(510),楔形块(510)与推杆(509)滑动式配合。

4.如权利要求3所述的一种新能源汽车废弃轮胎的环保型回收装置,其特征在于,还包括有夹紧组件(6),夹紧组件(6)包括有:第三支撑块(601),第一支撑块(201)对称设有第三支撑块(601);

第一滑块(602),第三支撑块(601)上对称滑动式设有第一滑块(602);

第六弹簧(603),第一滑块(602)与第三支撑块(601)之间均设有第六弹簧(603);

夹板(604),两侧的第一滑块(602)之间均设有夹板(604)。

5.如权利要求4所述的一种新能源汽车废弃轮胎的环保型回收装置,其特征在于,还包括有:挤压组件(7),切割组件(3)一侧设有挤压组件(7)。

6.如权利要求5所述的一种新能源汽车废弃轮胎的环保型回收装置,其特征在于,挤压组件(7)包括有:第四支撑块(701),支撑架(301)一侧中部对称设有第四支撑块(701);

第三导向杆(702),第四支撑块(701)上均设有第三导向杆(702),第三导向杆(702)均与支撑架(301)连接;

第二滑块(704),第三导向杆(702)上滑动式设有第二滑块(704);

第七弹簧(703),第二滑块(704)与第四支撑块(701)之间设有第七弹簧(703),第七弹簧(703)套在第三导向杆(702)上;

楔形杆(705),第二滑块(704)一侧之间设有楔形杆(705);

滚轮(706),夹板(604)下部外侧均转动式设有滚轮(706),滚轮(706)与楔形杆(705)配合。
