1.宽pH范围氧还原电催化用氮磷掺杂多孔碳材料的制备方法，其特征在于，包括以下步骤：

（1）将天然矿物基碳源清洗晾干，然后混合球磨；保护气体下预碳化；将炭化料在80‑90 –1

℃条件下用2‑3 mol L 氢氧化钾溶液碱洗1‑3 h，过滤，水洗至滤液呈中性；再在50‑60 ℃–1

条件下用4‑6 mol L 盐酸溶液酸洗1‑3 h，过滤，水洗至滤液呈中性，产物烘干；

（2）按质量比1：2‑6：1‑3分别称取前一步的待掺杂碳、氮掺杂剂与活化剂，研磨混匀后–1

转移至管式炉中，在氮气气氛下于850‑1050 ℃碳化1‑4 h，升温速率为2‑20 ℃ min ，碳化结束后取出，经酸洗、过滤、水洗、烘干得到氮掺杂碳；

（3）按质量比1：3‑5分别称取前一步的待掺杂碳与磷掺杂剂，加水稀释混合，之后烘干–1

转移至管式炉中，在氮气气氛下于850‑1050 ℃碳化1‑4 h，升温速率为2‑20 ℃ min ，经酸洗、过滤、水洗、烘干得到磷掺杂碳；

所述的方法按照（1）（2）（3）或者（1）（3）（2）的步骤将二次碳化产物在40‑60 ℃条件下–1

用1 mol L 稀盐酸溶液酸洗1‑3 h，过滤，水洗至滤液呈中性，干燥后得到氮磷掺杂多孔碳材料。

2.根据权利要求1所述宽pH范围氧还原电催化用氮磷掺杂多孔碳材料的制备方法，其

2 –1

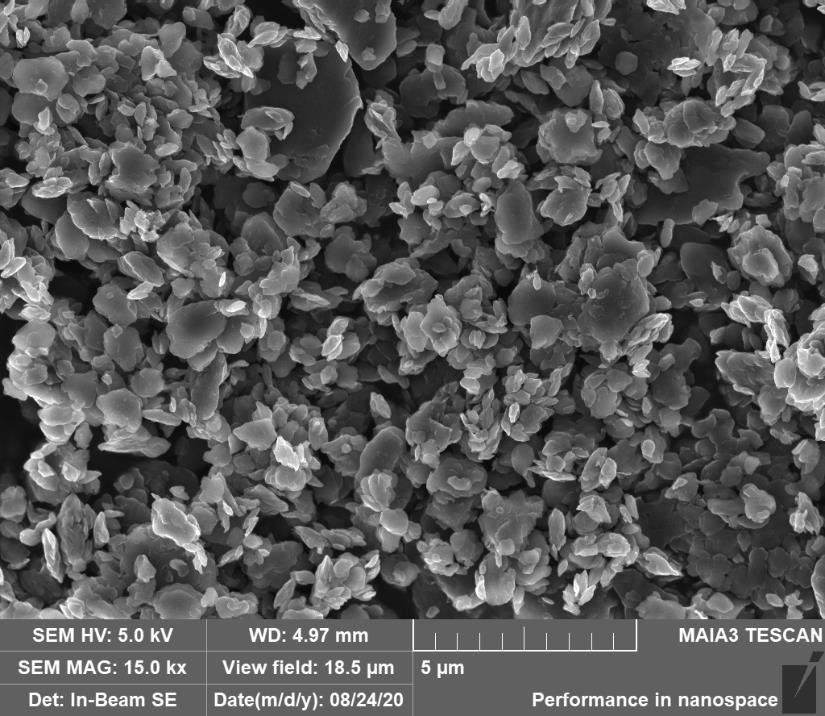

中，通过按照（1）（2）（3）步骤制得的氮磷掺杂多孔碳N4P4C‑900比表面积为845.5 m g ，微

2 –1 2 –1

孔为661.8 m g ，中孔为183.7 m g ；氮磷含量分别为2.64%和2.42%，石墨氮/吡啶氮的比值为2.72，磷碳键与磷氧键的比值为2.35。

3.根据权利要求1所述宽pH范围氧还原电催化用氮磷掺杂多孔碳材料的制备方法，其

2 –1

中，通过（1）（3）（2）步骤制得的氮磷掺杂多孔碳P4N4C‑900比表面积为1220.7 m g ，微孔为

2 –1 2 –1

503.2 m g ，中孔为717.5 m g ；氮磷含量分别为2.0%和0.5%，石墨氮/吡啶氮的比值为

1.71，磷碳键与磷氧键的比值为1.25。

4.根据权利要求1所述宽pH范围氧还原电催化用氮磷掺杂多孔碳材料的制备方法，其特征在于，步骤（3）中，混合方法为超声混合，超声时间为0.5‑3 h，变频超声频率为25‑60 Hz。

5.根据权利要求1所述宽pH范围氧还原电催化用氮磷掺杂多孔碳材料的制备方法，其特征在于，步骤（1）中所述天然矿物基碳源为煤炭、煤沥青、煤焦油、煤焦油沥青，石油沥青、石油焦的一种或几种。

6.根据权利要求1所述宽pH范围氧还原电催化用氮磷掺杂多孔碳材料的制备方法，其特征在于，步骤（1）中的预碳化温度为600‑1000 ℃，氮气气氛下碳化2 h，升温速率为5 ℃ –1

min 。

7.根据权利要求1所述宽pH范围氧还原电催化用氮磷掺杂多孔碳材料的制备方法，其特征在于，步骤（2）中，所述氮掺杂剂为三聚氰胺、双氰胺、尿素、吡啶、吡咯、苯胺、氨基酸和嘌呤中的一种或多种；所述活化剂为氢氧化钾、氢氧化钠、碳酸氢钾、碳酸氢钠、碳酸钾和碳酸钠的一种或多种。

8.根据权利要求1所述宽pH范围氧还原电催化用氮磷掺杂多孔碳材料的制备方法，其特征在于，步骤（3）中，所述磷掺杂剂为磷酸、三苯基膦、植酸、红磷、黑磷、磷酸氢二钾、磷酸二氢钾、磷酸氢二钠、磷酸二氢钠、磷酸镁、磷酸钙、磷酸二氢氨与磷酸氢二氨中的一种或多种。
