专利号: 2020200055804
申请人: 冯慧颖
专利类型:实用新型
专利状态:已下证
专利领域: 干燥
更新日期:2024-11-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

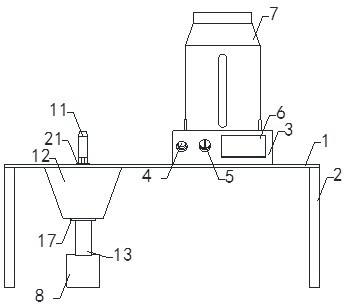

1.一种化学试剂干燥装置,包括工作台(1),工作台(1)的底端设置有多组支撑架(2),工作台(1)的底端与多组支撑架(2)的顶端连接,工作台(1)的顶端设置有加热器(3),工作台(1)的顶端与加热器(3)的底端连接,加热器(3)的前端设置有按钮(4),加热器(3)的前端与按钮(4)的后端连接,加热器(3)的前端设置有温度控制旋钮(5),加热器(3)的前端与温度控制旋钮(5)的后端连接,加热器(3)的前端设置有温度显示器(6),加热器(3)的前端与温度显示器(6)的后端连接,加热器(3)与按钮(4)、温度控制旋钮(5)和温度显示器(6)电连接,加热器(3)的顶端设置有试剂容器(7),加热器(3)的顶端与试剂容器(7)的底端连接,试剂容器(7)的内部设置有内腔,试剂容器(7)的顶端设置有上开口;其特征在于,工作台(1)上设置有贯穿孔,工作台(1)的下方设置有泵(8),泵(8)的后端设置有水分抽取管道(9),泵(8)的后端与水分抽取管道(9)的前端连接,水分抽取管道(9)与蓄水池连接,泵(8)的顶端设置有水分输送管道(10),泵(8)的顶端与水分输送管道(10)的底端连接,水分输送管道(10)的顶端穿过工作台(1)上的贯穿孔,水分输送管道(10)的顶端设置有冲洗枪(11),水分输送管道(10)的顶端与冲洗枪(11)的底端连接,工作台(1)上设置有清洗槽(12),工作台(1)与清洗槽(12)连接,清洗槽(12)的底端设置有下开口,清洗槽(12)的下开口底端设置有排放管道(13),清洗槽(12)的下开口与排放管道(13)连接,排放管道(13)与污水收集设备连接。

2.如权利要求1所述的一种化学试剂干燥装置,其特征在于,试剂容器(7)的前端设置有计量器(14),试剂容器(7)的前端与计量器(14)的后端连接,计量器(14)上设置有刻度板。

3.如权利要求2所述的一种化学试剂干燥装置,其特征在于,加热器(3)的顶端设置有多组固定架(15),加热器(3)的顶端与多组固定架(15)的底端连接,多组固定架(15)上均设置有卡槽。

4.如权利要求3所述的一种化学试剂干燥装置,其特征在于,工作台(1)的顶端设置有放置架(16),工作台(1)的顶端与放置架(16)的底端连接,放置架(16)的前端设置有放置槽,放置架(16)前端的放置槽与冲洗枪(11)连接。

5.如权利要求4所述的一种化学试剂干燥装置,其特征在于,排放管道(13)上设置有第一固定板(17),排放管道(13)与第一固定板(17)连接,第一固定板(17)上设置有螺纹孔,第一固定板(17)的顶端与清洗槽(12)的底端连接。

6.如权利要求5所述的一种化学试剂干燥装置,其特征在于,水分抽取管道(9)的后端设置有第二固定板(18),水分抽取管道(9)与第二固定板(18)连接,第二固定板(18)上设置有螺纹孔,第二固定板(18)的后端与蓄水箱连接。

7.如权利要求6所述的一种化学试剂干燥装置,其特征在于,水分抽取管道(9)上设置有密封卡槽,水分抽取管道(9)上的密封卡槽设置有过滤网(19),过滤网(19)的顶端设置有过滤网更换板(20),过滤网(19)的顶端与过滤网更换板(20)的底端连接。

8.如权利要求7所述的一种化学试剂干燥装置,其特征在于,工作台(1)的贯穿孔上设置有塑胶防护垫(21),工作台(1)的贯穿孔与塑胶防护垫(21)连接,水分输送管道(10)穿过塑胶防护垫(21)与冲洗枪(11)的底端连接。
