专利号: 2020200267511
申请人: 优耐富(长兴)自动化设备有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 铸造;粉末冶金
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

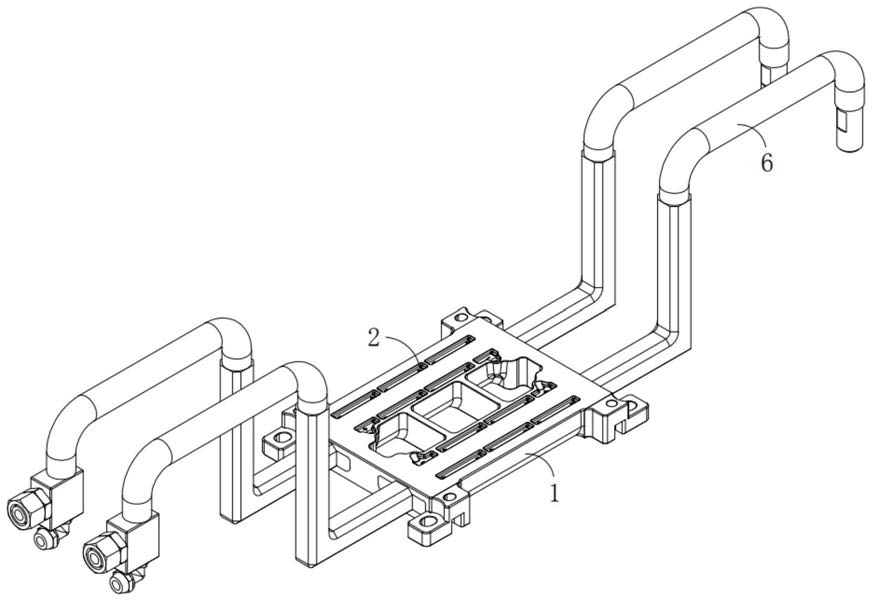

1.一种一出二镂空型铅酸电池铸焊模具,包括模具本体(1),所述模具本体(1)上表面设置有两组用于浇铸汇流排的汇流排成型槽(2),所述汇流排成型槽(2)包括凸出设置在其两端的极柱坑(21),两组所述汇流排成型槽(2)下方的模具本体(1)内均设置有冷却通道(3),其特征在于,所述冷却通道(3)正对所述极柱坑(21)的一侧两端设置有向所述极柱坑(21)方向延伸的凸出流道(31),两组所述汇流排成型槽(2)之间设置有镂空孔(4),所述凸出流道(31)及镂空孔(4)分别与所述极柱坑(21)的外轮廓相适应设置。

2.根据权利要求1所述的一种一出二镂空型铅酸电池铸焊模具,其特征在于,所述模具本体(1)的底部还设置有凹陷槽(5),所述凹陷槽(5)对应设置于所述汇流排成型槽(2)下方。

3.根据权利要求2所述的一种一出二镂空型铅酸电池铸焊模具,其特征在于,所述凹陷槽(5)分别设置于所述镂空孔(4)的下表面边缘以及模具本体(1)的两端。

4.根据权利要求1所述的一种一出二镂空型铅酸电池铸焊模具,其特征在于,所述冷却通道(3)沿汇流排成型槽(2)的长度方向设置,所述镂空孔(4)贯穿所述模具本体(1)设置于两个所述冷却通道(3)之间。

5.根据权利要求1所述的一种一出二镂空型铅酸电池铸焊模具,其特征在于,还包括若干的连接管道(6),所述连接管道(6)与所述冷却通道(3)对应连通设置。
