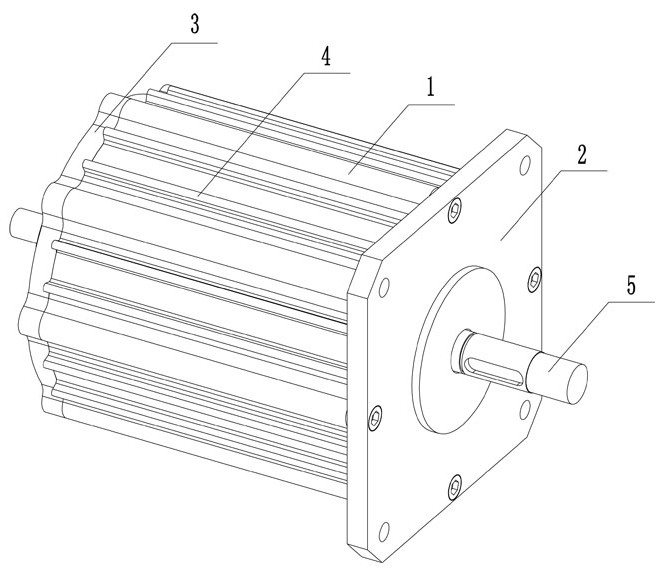

1.一种具有散热降噪结构的永磁无铁芯电机,包括机壳件、转子件和定子件,其特征在于,所述机壳件包括机壳(1)、前端盖(2)和后端盖(3),所述前端盖(2)和后端盖(3)分别设置在所述机壳(1)两端,所述机壳(1)外侧壁上环向均设有若干散热翅片(4),机壳(1)内设置所述转子件和定子件;
所述转子件包括电机轴(5)、单面转子磁轭盘(6)和永磁体(7),所述前端盖(2)和后端盖(3)之间转动设置所述电机轴(5),所述电机轴(5)上设置有两个所述单面转子磁轭盘(6),两个单面转子磁轭盘(6)的相对面上均环向设置有多个所述永磁体(7);所述定子件包括定子盘(8)和定子线圈(9),所述定子盘(8)卡接在所述机壳(1)上,定子盘(8)位于两个所述单面转子磁轭盘(6)之间,定子盘(8)上环向均设有多个所述定子线圈(9);
所述前端盖(2)、后端盖(3)和所述定子盘(8)之间均设置有散热筒(10),所述散热筒(10)为中空的阶梯轴状结构,散热筒(10)的轴向面上环向均设有若干散热孔洞(11)。
2.根据权利要求1所述的一种具有散热降噪结构的永磁无铁芯电机,其特征在于,所述前端盖(2)和后端盖(3)分别与所述机壳(1)螺栓连接,相邻的两个所述散热翅片(4)之间形成散热槽。
3.根据权利要求1所述的一种具有散热降噪结构的永磁无铁芯电机,其特征在于,所述电机轴(5)与前端盖(2)和后端盖(3)通过滚珠轴承转动连接,电机轴(5)的两端分别伸出所述前端盖(2)和后端盖(3)。
4.根据权利要求1所述的一种具有散热降噪结构的永磁无铁芯电机,其特征在于,所述单面转子磁轭盘(6)与所述电机轴(5)键连接,所述定子盘(8)套设在电机轴(5)上,定子盘(8)与电机轴(5)存在间隙配合,所述定子线圈(9)固化在定子盘(8)中。
5.根据权利要求4所述的一种具有散热降噪结构的永磁无铁芯电机,其特征在于,所述定子盘(8)和两侧的单面转子磁轭盘(6)之间存在间隙以形成散热流道一,所述单面转子磁轭盘(6)与所述机壳(1)间隙配合以此形成散热流道二。
6.根据权利要求1所述的一种具有散热降噪结构的永磁无铁芯电机,其特征在于,所述机壳(1)内壁环向均设有多个卡槽(12),机壳(1)内壁还设置有止环(13),所述止环(13)位于卡槽(12)的一端,所述定子盘(8)侧壁设置有与所述卡槽(12)相匹配的卡块(14),所述卡块(14)置于卡槽(12)内,所述定子盘(8)抵在所述止环(13)上。
7.根据权利要求6所述的一种具有散热降噪结构的永磁无铁芯电机,其特征在于,一侧所述散热筒(10)的一端抵在所述止环(13)上、另一端抵在所述前端盖(2)上,另一侧所述散热筒(10)的一端抵在定子盘(8)上、另一端抵在后端盖(3)上;所述后端盖(3)和另一侧的散热筒(10)上均开设有穿线孔(15)。
