专利号: 2020200380641
申请人: 黎驰电子(深圳)有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般车辆
更新日期:2024-10-31
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

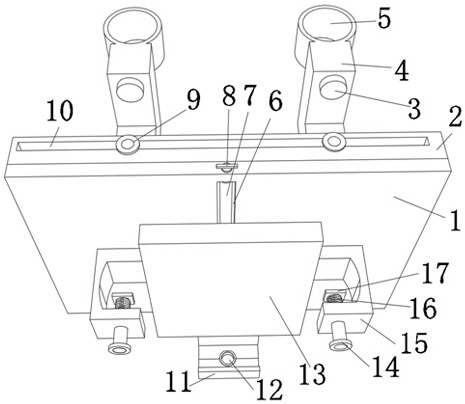

1.一种便于后排乘客使用的手机支架,其特征在于:包括第二外壳(2),所述第二外壳(2)的一侧外壁开有移动槽(18),移动槽(18)一侧内壁滑动连接有连接柱(4),连接柱(4)的一侧外壁焊接有固定管(5),连接柱(4)的一侧外壁通过螺纹连接有第一固定螺栓(3),第二外壳(2)的顶部外壁开有滑动槽(10),连接柱(4)的顶部外壁通过螺纹连接有第二固定螺栓(9),第二固定螺栓(9)穿插于滑动槽(10)内,第二外壳(2)内设置有夹持机构和放置机构。

2.根据权利要求1所述的一种便于后排乘客使用的手机支架,其特征在于:所述夹持机构包括背板(13)和侧板(15),侧板(15)滑动连接于背板(13)的一侧外壁,背板(13)的底部外壁通过螺钉固定有底板(11)。

3.根据权利要求2所述的一种便于后排乘客使用的手机支架,其特征在于:所述侧板(15)的一侧外壁滑动连接有伸缩柱(14),伸缩柱(14)的圆周外壁套接有弹簧(16),伸缩柱(14)的一端通过螺钉固定有橡胶垫(17)。

4.根据权利要求1所述的一种便于后排乘客使用的手机支架,其特征在于:所述放置机构包括第一外壳(1)和固定卡扣(19),第一外壳(1)的底部外壁通过铰链连接于第二外壳(2)的底部,固定卡扣(19)焊接于第一外壳(1)的一侧外壁。

5.根据权利要求4所述的一种便于后排乘客使用的手机支架,其特征在于:所述第二外壳(2)的一侧外壁开有收纳槽(20),收纳槽(20)一侧内壁通过螺钉固定有连接绳索(21),连接绳索(21)的另一端通过螺钉固定于第一外壳(1)的一侧外壁。

6.根据权利要求4所述的一种便于后排乘客使用的手机支架,其特征在于:所述第一外壳(1)的一侧外壁开有升降槽(6),升降槽(6)的一侧内壁滑动连接有底座(22),底座(22)的一侧内壁套接有万向球(23)。

7.根据权利要求6所述的一种便于后排乘客使用的手机支架,其特征在于:所述底座(22)的内部通过螺纹连接有螺纹柱(7),螺纹柱(7)的顶部外壁焊接有调节旋钮(8),底板(11)的底部外壁开设有充电孔(12),底板(11)的顶部外壁通过螺钉固定有防滑垫(24)。
