专利号: 2020200400560
申请人: 湖北一盛工业科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-11-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

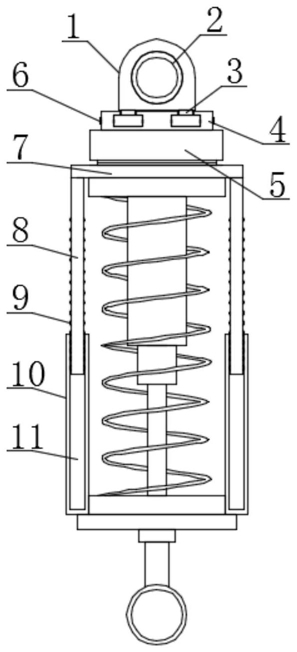

1.一种减震效果好的吊杆缓震器,包括缓震器主体(7),其特征在于:所述缓震器主体(7)的一端两侧均焊接固定有滑杆(8),所述滑杆(8)的两侧均开设有滚动槽(12),所述滚动槽(12)的内部滚动连接有滚珠(9),所述缓震器主体(7)的中间位置处套合有弹簧,所述弹簧的一端两侧均焊接固定有立柱(10),所述立柱(10)的内部开设有滑槽(11),且所述滑杆(8)与所述滑槽(11)的内部通过所述滚珠(9)与所述滚动槽(12)滚动连接。

2.根据权利要求1所述的一种减震效果好的吊杆缓震器,其特征在于:所述缓震器主体(7)的顶端一体式成型有螺纹柱(13),所述缓震器主体(7)的顶端设置有螺纹环(5),所述螺纹环(5)的上表面焊接固定有固定块(4),所述固定块(4)的内部开设有卡槽(14),所述固定块(4)的两侧均旋合连接有螺栓(6),所述固定块(4)的上表面设置有挂钩(1),所述挂钩(1)的下表面两端均一体式成型有卡块(3),且所述挂钩(1)与所述固定块(4)通过所述卡块(3)与所述卡槽(14)卡合连接,所述卡块(3)与所述固定块(4)通过所述螺栓(6)旋合固定连接,所述挂钩(1)的中间位置处焊接固定有固定环(2)。

3.根据权利要求2所述的一种减震效果好的吊杆缓震器,其特征在于:所述固定环(2)为环形结构,且所述固定环(2)的结构与所述挂钩(1)的内表面结构大小相吻合。

4.根据权利要求2所述的一种减震效果好的吊杆缓震器,其特征在于:所述卡块(3)与所述卡槽(14)均为矩形结构,且所述卡块(3)与所述卡槽(14)的内部相吻合。

5.根据权利要求2所述的一种减震效果好的吊杆缓震器,其特征在于:所述螺栓(6)嵌入所述固定块(4)的内部,且所述螺栓(6)贯穿于所述卡块(3) 的内部。

6.根据权利要求1所述的一种减震效果好的吊杆缓震器,其特征在于:所述滑杆(8)与所述滑槽(11)均为环形结构,且所述滑杆(8)嵌入所述滑槽(11)的内部。

7.根据权利要求1所述的一种减震效果好的吊杆缓震器,其特征在于:所述滚动槽(12)的内表面为弧形结构,且所述滚动槽(12)的内表面与所述滚珠(9)的外表面结构相吻合。
