专利号: 2020200467217
申请人: 佛山赛威光电技术有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 照明
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

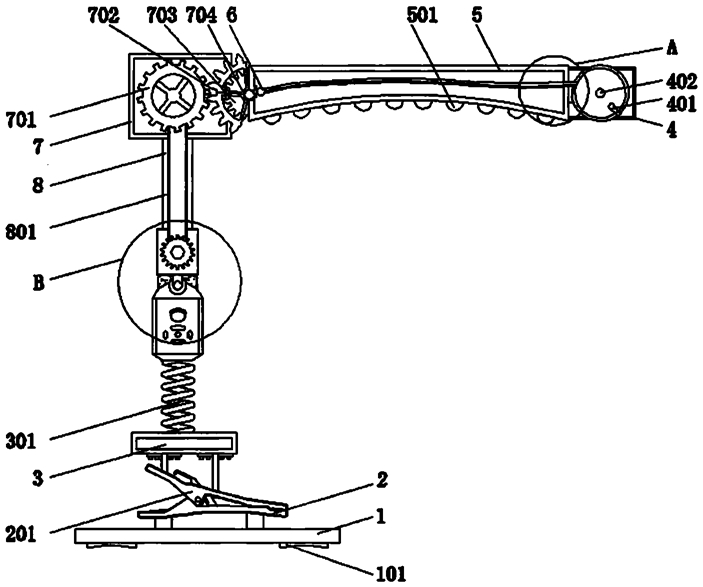

1.一种颜色可调的照明组件,包括安装底板(1)、下夹具(2)、承重板(3)、灯罩(5)和箱体(7),其特征在于:所述安装底板(1)底部的四个拐角位置皆安装有吸附盘(101),且安装底板(1)底端的中间位置安装有稳定吸盘(102),所述安装底板(1)的顶端安装有下夹具(2),且下夹具(2)的顶端安装有与下夹具(2)相互啮合的上夹具(201),所述上夹具(201)的顶端安装有承重板(3),承重板(3)的顶端安装有减震弹簧(301),且减震弹簧(301)的顶端安装有稳定杆(13),稳定杆(13)一侧的中间位置安装有控制面板(1301),所述稳定杆(13)顶部的中间位置安装有第二伺服电机(10),第二伺服电机(10)内部的中间位置安装有动力齿轮(11),且第二伺服电机(10)外侧顶端的中间位置安装有支撑杆(8),所述支撑杆(8)顶部的中间位置安装有箱体(7),且箱体(7)的一侧安装有灯罩(5)。

2.根据权利要求1所述的一种颜色可调的照明组件,其特征在于:所述灯罩(5)内部侧一侧安装有回弹筒(6),回弹筒(6)的外侧包裹有调色板(9),且调色板(9)的底端皆均匀设置有暖光反光板(901)。

3.根据权利要求1所述的一种颜色可调的照明组件,其特征在于:所述灯罩(5)外部的底端等间距安装有LED灯(501),且灯罩(5)一侧的中间位置安装有第一伺服电机(4)。

4.根据权利要求3所述的一种颜色可调的照明组件,其特征在于:所述第一伺服电机(4)一侧的中间位置安装有收卷筒(402),且收卷筒(402)的一侧安装有手柄(401)。

5.根据权利要求2所述的一种颜色可调的照明组件,其特征在于:所述调色板(9)远离回弹筒(6)的一端与收卷筒(402)的内部连接,且调色板(9)贯穿灯罩(5)的内部,灯罩(5)的长度小于调色板(9)的长度。

6.根据权利要求1所述的一种颜色可调的照明组件,其特征在于:所述箱体(7)内部的一侧安装有第一齿轮(701),第一齿轮(701)一侧啮合有第二齿轮(702),第二齿轮(702)内部的中间位置安装有内齿轮(703),且内齿轮(703)的一侧安装有第一旋转轴(704)。

7.根据权利要求1所述的一种颜色可调的照明组件,其特征在于:所述动力齿轮(11)的外侧包裹有传动链条(801),且传动链条(801)的顶端与第一齿轮(701)内侧连接。

8.根据权利要求1所述的一种颜色可调的照明组件,其特征在于:所述稳定杆(13)顶部的中间位置安装有第二转动轴(12),第二转动轴(12)一侧的中间位置安装有连接杆(1201),且连接杆(1201)的顶端与第二伺服电机(10)底部的中间位置连接。
