专利号: 2020200484706
申请人: 天津美旭木业有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 手动切割工具;切割;切断
更新日期:2025-04-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种衣柜生产用板材切割装置,包括工作台,其特征在于:所述工作台外壁一侧固定连接有连接装置,所述连接装置外壁一侧设有切割固定装置(1),所述工作台顶部设有切割工具;

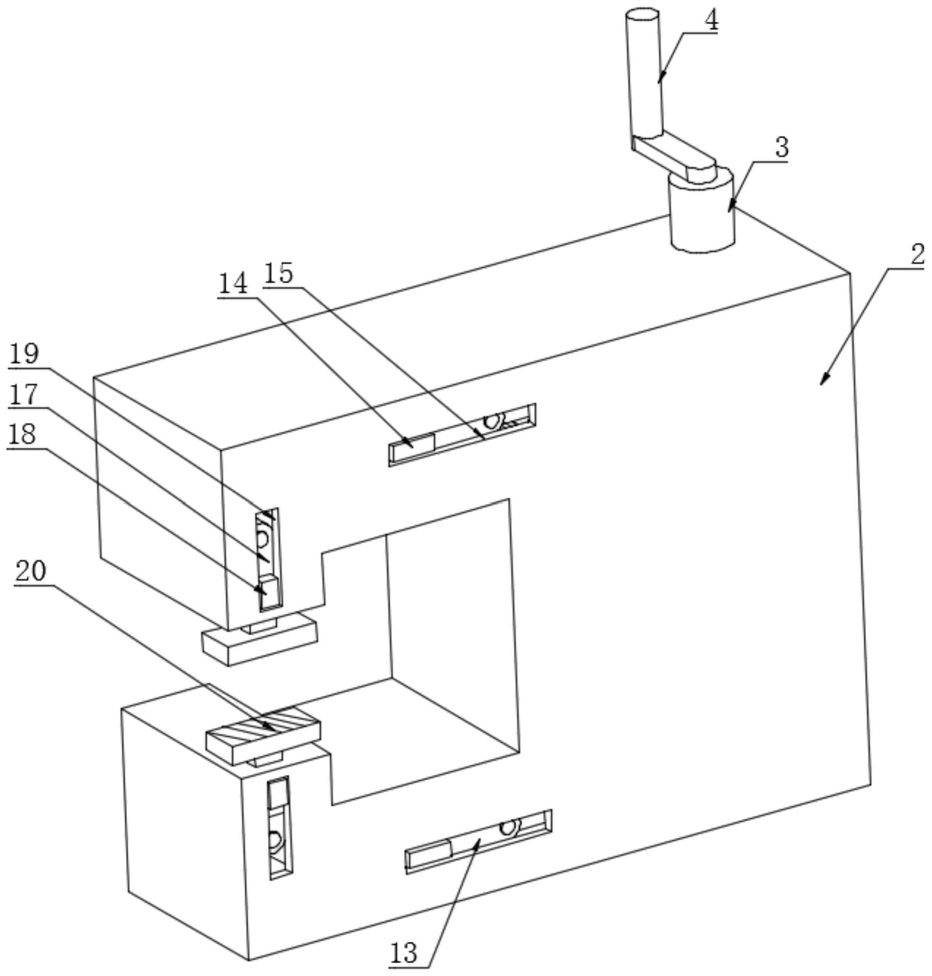

所述切割固定装置(1)包括外壳(2),所述外壳(2)内部转动连接有第一轴(3),所述第一轴(3)的一端贯穿至外壳(2)外部,所述第一轴(3)贯穿至外壳(2)外部的一端固定连接有把手(4),所述第一轴(3)外周面固定连接有蜗杆(5),所述外壳(2)的内部设有第二轴(6),所述第二轴(6)的两端均与外壳(2)转动连接,所述第二轴(6)外周面固定连接有涡轮(7),所述第二轴(6)远离涡轮(7)的圆周面一端固定连接有第一齿轮(8),所述外壳(2)的内部设有第三轴(9),所述第三轴(9)的两端均与外壳(2)转动连接,所述第三轴(9)外周面固定连接有第二齿轮(10),所述第二齿轮(10)远离涡轮(7)的一侧固定连接有圆柱(11),所述圆柱(11)远离第二齿轮(10)一端固定连接有第一杆(12),所述第一杆(12)远离圆柱(11)一端转动连接有第二杆(13),所述第二杆(13)远离第二齿轮(10)的外壁一侧固定连接有第一滑块(14),所述外壳(2)的外壁一侧开有第一滑槽(15),所述第一滑块(14)与第一滑槽(15)滑动连接,所述第二杆(13)远离第一杆(12)的一端转动连接有第三杆(16),所述第三杆(16)远离第二杆(13)的一端转动连接有第四杆(17),所述第四杆(17)远离第二齿轮(10)的外壁一侧固定连接有第二滑块(18),所述外壳(2)的外壁一侧开有第二滑槽(19),所述第二滑块(18)与第二滑槽(19)滑动连接,所述第四杆(17)贯穿外壳(2),所述第四杆(17)与外壳(2)外壁一侧滑动连接,所述第四杆(17)远离第三杆(16)一端固定连接有夹紧板(20)。

2.根据权利要求1所述的一种衣柜生产用板材切割装置,其特征在于:所述蜗杆(5)与涡轮(7)啮合,所述第一齿轮(8)与第二齿轮(10)啮合。

3.根据权利要求1所述的一种衣柜生产用板材切割装置,其特征在于:所述切割固定装置(1)设有多个,多个切割固定装置(1)呈线性阵列分布于连接装置外壁一侧。

4.根据权利要求1所述的一种衣柜生产用板材切割装置,其特征在于:所述圆柱(11)的数量设为两个,两个圆柱(11)分别位于第一齿轮(8)和第二齿轮(10)外壁一侧,两个圆柱(11)对称分布。

5.根据权利要求1所述的一种衣柜生产用板材切割装置,其特征在于:所述第一滑槽(15)的数量设置为两个,两个第一滑槽(15)对称分布于外壳(2)外壁一侧。

6.根据权利要求1所述的一种衣柜生产用板材切割装置,其特征在于:所述第二滑槽(19)的数量设置为两个,两个第二滑槽(19)对称分布于外壳(2)外壁一侧。

7.根据权利要求1所述的一种衣柜生产用板材切割装置,其特征在于:所述夹紧板(20)的外壁一侧设有防滑纹路。
