专利号: 202020048498X
申请人: 天津美旭木业有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 手动工具;轻便机动工具;手动器械的手柄;车间设备;机械手
更新日期:2024-11-07
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

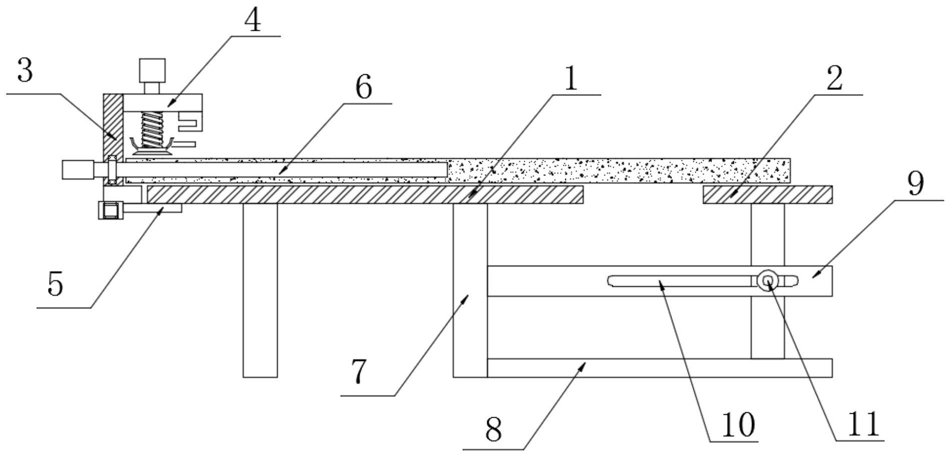

1.一种衣柜板材生产用固定装置,包括一号固定台(1)和二号固定台(2),所述二号固定台(2)位于一号固定台(1)一侧,其特征在于:所述一号固定台(1)远离二号固定台(2)的一侧活动设有连接板(3),所述连接板(3)底部设有支撑板(5),且支撑板(5)与一号固定台(1)之间固定连接,所述连接板(3)顶部靠近一号固定台(1)的一侧固定设有安装板(4),且安装板(4)与连接板(3)之间垂直设置,所述连接板(3)一端中间设有推板(6),且推板(6)位于一号固定台(1)顶部,所述一号固定台(1)底部固定设有一号支撑腿(7),所述一号支撑腿(7)靠近二号固定台(2)的一侧固定设有底板(8)和定位板(9),且底板(8)位于定位板(9)底部;

所述安装板(4)内部贯穿有活动杆(41),所述活动杆(41)底部固定设有压块(45),且压块(45)位于安装板(4)底部,所述压块(45)与安装板(4)之间固定设有弹簧(43),且弹簧(43)套设于活动杆(41)外部,所述弹簧(43)一侧设有固定块(44),且固定块(44)固定设于安装板(4)底部,所述压块(45)靠近固定块(44)的侧面固定设有插块(47);

所述支撑板(5)一侧固定设有滚珠丝杠(52),所述滚珠丝杠(52)顶部固定设有滑台(51),且滑台(51)滑动设于支撑板(5)顶部。

2.根据权利要求1所述的一种衣柜板材生产用固定装置,其特征在于:所述活动杆(41)顶部固定设有把手(42),且把手(42)位于安装板(4)顶部。

3.根据权利要求1所述的一种衣柜板材生产用固定装置,其特征在于:所述压块(45)底部固定设有垫片(46),且垫片(46)为橡胶垫构件。

4.根据权利要求1所述的一种衣柜板材生产用固定装置,其特征在于:所述推板(6)与一号固定台(1)之间平行设置,所述推板(6)一端固定设有挡块(61)。

5.根据权利要求1所述的一种衣柜板材生产用固定装置,其特征在于:所述连接板(3)一端中间固定设有固定筒(62),所述推板(6)贯穿于固定筒(62)内部。

6.根据权利要求1所述的一种衣柜板材生产用固定装置,其特征在于:所述底板(8)顶部开设有一号滑槽(81),所述一号滑槽(81)内部滑动设置二号支撑腿(82),且二号支撑腿(82)顶部与二号固定台(2)之间固定连接。

7.根据权利要求6所述的一种衣柜板材生产用固定装置,其特征在于:所述定位板(9)位于二号支撑腿(82)一侧,所述定位板(9)内部开设有二号滑槽(10),所述二号滑槽(10)内部贯穿有导杆(11),且导杆(11)与二号支撑腿(82)之间固定连接。

8.根据权利要求1所述的一种衣柜板材生产用固定装置,其特征在于:所述连接板(3)与滑台(51)呈L形设置,且滑台(51)的上表面与一号固定台(1)的上表面齐平设置,所述固定块(44)呈凹形设置。
