专利号: 2020200509455
申请人: 上海缔伦光学仪器有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-11-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

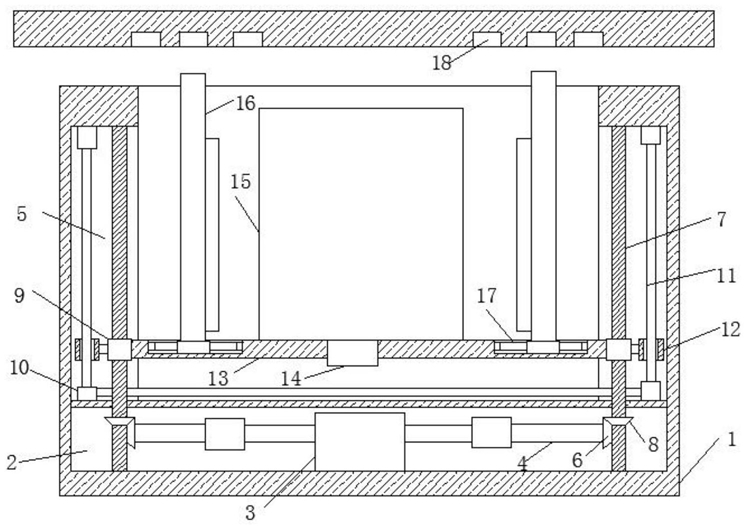

1.一种显微镜运输用包装盒,包括包装盒(1),其特征在于,所述包装盒(1)中开设有动力腔(2),所述动力腔(2)的底壁固定连接有双轴电机(3),所述双轴电机(3)的输出端固定连接有对称设置的转动轴(4),两个所述转动轴(4)的另一端均固定连接有第一锥齿轮(6),所述包装盒(1)的两内侧壁上开设有对称设置的移动槽(5),两个所述移动槽(5)中转动连接有对称设置的螺纹杆(7),两个所述螺纹杆(7)的底部均贯穿动力腔(2)顶壁且与动力腔(2)的底壁转动连接,两个所述螺纹杆(7)上均固定连接有位于动力腔(2)中且与第一锥齿轮(6)相匹配的第二锥齿轮(8),两个所述螺纹杆(7)上均固定连接有位于移动槽(5)中的螺纹套(9),所述移动槽(5)的顶壁和底壁均固定连接有固定块(10),两个所述固定块(10)之间固定连接有移动杆(11),所述移动杆(11)上滑动连接有第一滑块(12),所述第一滑块(12)与螺纹套(9)之间固定连接有连杆,两个所述螺纹套(9)之间固定连接有第一载物板(13),所述第一载物板(13)上固定连接有第二载物板(14),所述第二载物板(14)与包装盒(1)的两内侧壁滑动连接,所述第一载物板(13)顶部滑动连接有对称设置的第一限位板(16)。

2.根据权利要求1所述的一种显微镜运输用包装盒,其特征在于,所述第一载物板(13)的顶部开设有对称设置的滑动槽,两个所述滑动槽的两侧壁之间均固定连接有固定滑杆(17)。

3.根据权利要求2所述的一种显微镜运输用包装盒,其特征在于,两个所述固定滑杆(17)上均滑动连接有第二滑块,两个所述第二滑块与第一限位板(16)固定连接。

4.根据权利要求3所述的一种显微镜运输用包装盒,其特征在于,两个所述螺纹杆(7)的顶部均与移动槽(5)的顶壁转动连接。

5.根据权利要求4所述的一种显微镜运输用包装盒,其特征在于,所述第二载物板(14)上固定连接有对称设置的第二限位板(15),所述包装盒(1)上放置有盒盖,所述盒盖上开设有多个与第二限位板(15)相匹配的插孔(18)。

6.根据权利要求5所述的一种显微镜运输用包装盒,其特征在于,所述双轴电机(3)的输出端均固定连接有连轴器,所述连轴器的另一端与转动轴固定连接,所述第一载物板(13)和第二载物板(14)上均固定连接有软垫。

7.根据权利要求5所述的一种显微镜运输用包装盒,其特征在于,所述包装盒(1)的两内侧壁上开设有对称设置的且与第二载物板(14)相匹配的辅助滑槽(19),所述包装盒(1)的外表面设有透明观察窗。
