专利号: 202020051604X
申请人: 杨洪宁
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-02-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

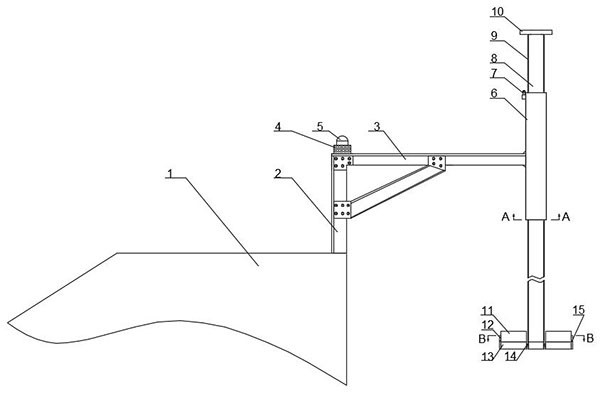

1.水库水位检测报警装置,其特征在于:包括设置在水库坝体上的支撑机构,设置在所述支撑机构上的检测机构,以及设置在所述检测机构上的避让机构;

所述支撑机构包括设置在所述水库坝体上的竖向支撑柱,设置在所述竖向支撑柱上端的横向支撑臂,以及设置在所述横向支撑臂端部的支撑筒;

所述检测机构包括设置在所述支撑筒上且靠近上端面的第一位置开关,设置在所述支撑筒下端面处的触发模块,设置在所述支撑筒内的检测滑杆,设置在所述检测滑杆上端且与第一位置开关配合的第一限位盘,间隔设置在所述检测滑杆上且与所述触发模块配合的多个触发组件,设置在所述横向支撑臂端部上的报警灯,以及与所述报警灯配合的报警器。

2.按照权利要求1所述的水库水位检测报警装置,其特征在于:所述避让机构包括设置在所述检测滑杆下端的避让轴承,设置在避让轴承上的上设置漂浮板,设置在所述漂浮板周侧的漂浮围板,设置在所述漂浮板上的多个避让风板。

3.按照权利要求2所述的水库水位检测报警装置,其特征在于:所述支撑筒侧壁上设置用于与所述触发模块相配合的触发竖槽,设置在所述支撑筒侧壁上用于与所述检测滑杆相配合的导向滑槽,所述检测滑杆上设置与所述导向滑槽相配合的导向滑键。

4.按照权利要求3所述的水库水位检测报警装置,其特征在于:所述触发模块包括设置在所述支撑筒下端且位于触发竖槽处端面上的多个第二位置开关。

5.按照权利要求4所述的水库水位检测报警装置,其特征在于:多个所述第二位置开关均匀分布在所述触发竖槽处端面处的端面上。

6.按照权利要求5所述的水库水位检测报警装置,其特征在于:所述触发组件为设置间隔设置在所述检测滑杆上且与不同所述第二位置开关配合的触发杆。

7.按照权利要求6所述的水库水位检测报警装置,其特征在于:所述触发杆端部设置弧形触发板。

8.按照权利要求7所述的水库水位检测报警装置,其特征在于:设置在所述漂浮围板上且用于排除积水的排水孔。
