专利号: 2020200522322
申请人: 四川富亿联信息科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 手动切割工具;切割;切断
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

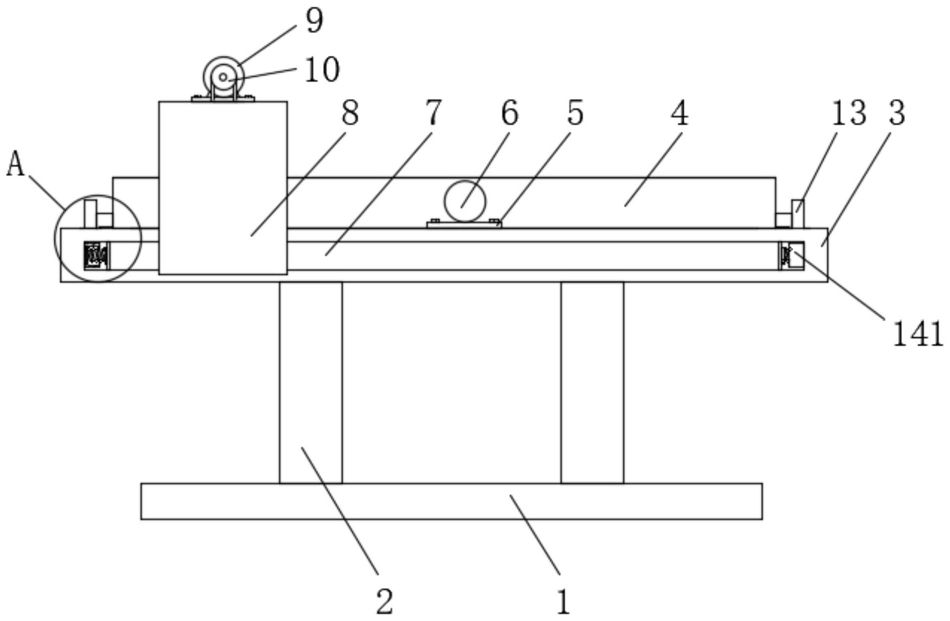

1.一种隔音板用切割装置,包括底座(1)和支撑柱(2),其特征在于:所述支撑柱(2)位于底座(1)的顶部,且支撑柱(2)与底座(1)之间栓接,所述支撑柱(2)的顶部栓接有工作台(3),所述工作台(3)的顶部设置有固定板(4),所述工作台(3)顶部的前后两侧均栓接有安装板(5),所述安装板(5)的顶部设置有液压杆(6),所述液压杆(6)与固定板(4)之间栓接,所述工作台(3)的表面开设有滑动槽(7),所述工作台(3)的顶部设置有移动架(8),所述移动架(8)的顶部栓接有电机(9),所述电机(9)的输出轴连接有主动轮(10),所述移动架(8)的底部设置有切割盘(11),所述主动轮(10)通过皮带与切割盘(11)之间传动连接,所述滑动槽(7)的内部设置有缓冲结构(14)。

2.根据权利要求1所述的一种隔音板用切割装置,其特征在于:所述缓冲结构(14)包括安装框(141)、压缩弹簧(142)和缓冲板(143),所述安装框(141)与滑动槽(7)的内壁之间栓接,所述压缩弹簧(142)通过固定扣与安装框(141)之间栓接,所述压缩弹簧(142)远离安装框(141)的一端与缓冲板(143)之间栓接。

3.根据权利要求1所述的一种隔音板用切割装置,其特征在于:所述工作台(3)的表面开设有导向槽(12),所述导向槽(12)分别位于固定板(4)的左右两侧,所述固定板(4)的左右两侧均转动连接有导向轮(13),且导向轮(13)与导向槽(12)之间配合使用。

4.根据权利要求1所述的一种隔音板用切割装置,其特征在于:所述固定板(4)的数量为两个,所述固定板(4)的表面开设有放置槽(17),所述放置槽(17)的内壁设置有保护垫(15)。

5.根据权利要求1所述的一种隔音板用切割装置,其特征在于:所述移动架(8)的内壁转动连接有滚轮(16),所述滚轮(16)位于滑动槽(7)的内部,且滚轮(16)与滑动槽(7)的内壁之间滚动连接。

6.根据权利要求5所述的一种隔音板用切割装置,其特征在于:所述缓冲结构(14)分别位于滑动槽(7)内侧的左右两端,且缓冲结构(14)与滚轮(16)之间配合使用,所述滑动槽(7)的长度大于固定板(4)的长度。
