专利号: 202020053094X
申请人: 益阳天华两栖车艇有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般车辆
更新日期:2025-04-15
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

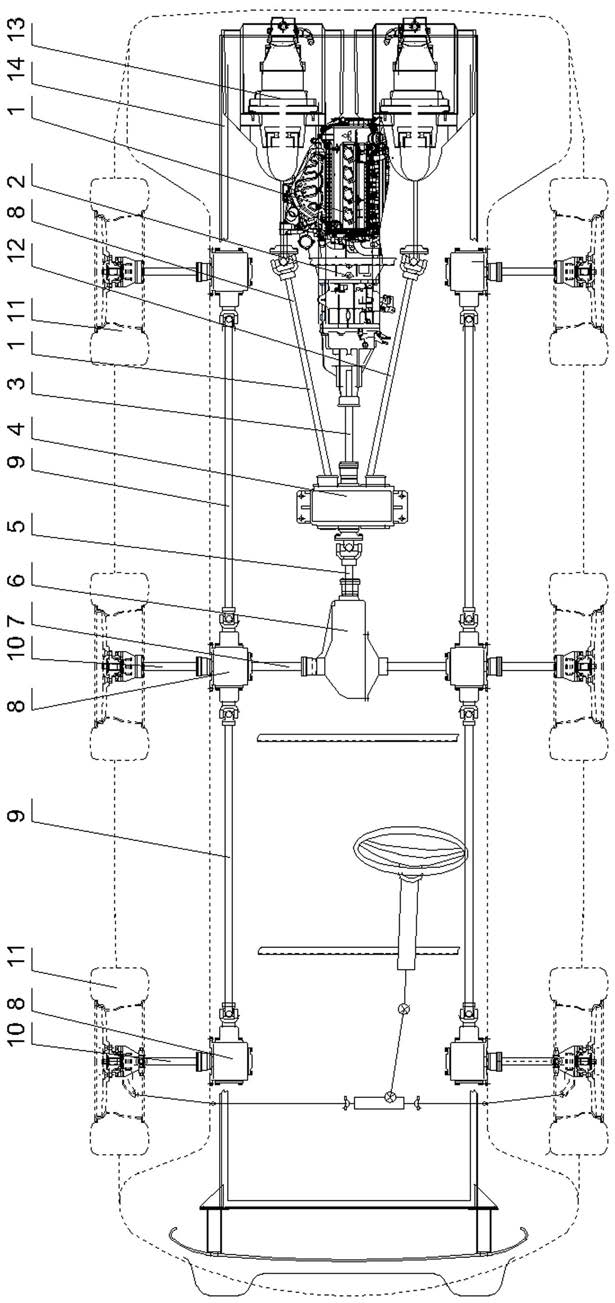

1.一种6X6水陆两栖车的动力传递系统,它包括发动机总成(1)、变速器总成(2)、主传动轴(3)、综合传动箱(4)、传动轴(5)、双流速差转向装置(6)、内传动半轴(7)、换向传动箱(8)、传动边轴(9)、传动半轴(10)、轮毂总成(11)、泵桨传动轴(12)、喷水泵(13)和车架总成(14),其中发动机总成(1)与变速器总成(2)经紧固螺栓连为一体、并有序固装在车架总成(14)的后部,综合传动箱(4)、双流速差转向装置(6)和各换向传动箱(8)分别有序固装在车架总成(14)的预设位置上,两喷水泵(13)有序固装在车架总成14后部的下方。

2.根据权利要求1所述的一种6X6水陆两栖车的动力传递系统,其特征是主传动轴(3)的两端分别与变速器总成(2)的输出轴和综合传动箱(4)的输入轴有序相接,传动轴(5)的两端分别与综合传动箱(4)前端的输出轴和双流速差转向装置(6)有序相接,双流速差转向装置(6)两侧的输出轴分别与两内传动半轴(7)的一端相连,内传动半轴(7)的另一端与换向传动箱(8)有序连接,各传动边轴(9)和传动半轴(10)的一端分别有序与换向传动箱(8)的输出轴相接,各传动半轴(10)的另一端分别有序与各轮毂总成(11)相连,泵桨传动轴(12)的两端分别有序与综合传动箱(4)两边的输出轴和喷水泵(13)连接。

3.根据权利要求1所述的一种6X6水陆两栖车的动力传递系统,其特征是综合传动箱

(4)具有“分动和变速”功能,源自发动机总成(1)的转矩、经变速器总成(2)、主传动轴(3)进入综合传动箱(4),经人为或电动机实行操作可便捷地将发动机转矩传递转为“陆地行驶”和“水面浮渡”两种模式。

4.根据权利要求1所述的一种6X6水陆两栖车的动力传递系统,其特征是在“陆地行驶”模式下,发动机总成(1)的转矩、通过主传动轴(3)进入综合传动箱(4),然后经传动轴(5)、双流速差转向装置(6)、内传动半轴(7)、换向传动箱(8)、传动边轴(9)和传动半轴(10)、直接传递给各轮毂总成(11)进而驱动各车轮旋转,在“水面浮渡”模式下,发动机总成(1)的转矩、经与综合传动箱(4)相接的两泵桨传动轴(12)、直接传递给两喷水泵(13)。
