专利号: 202020053129X
申请人: 张克甲
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-08-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

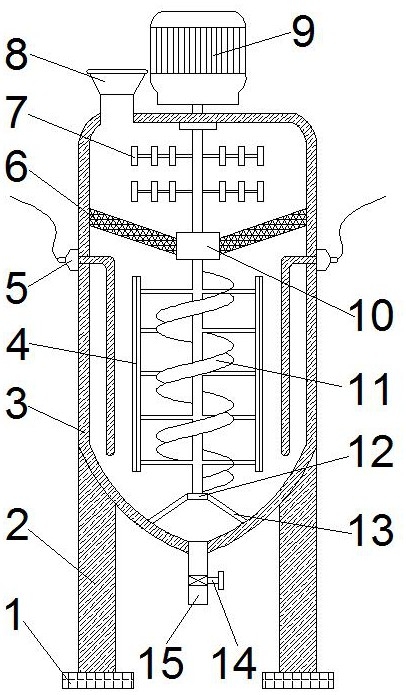

1.一种纺织用纺织染料搅拌机,其特征在于:包括搅拌罐(3),所述搅拌罐(3)内部上下共同固定安装有一次搅拌架(7)和二次搅拌架(4),所述二次搅拌架(4)中心螺旋固定安装有螺旋架(11),所述二次搅拌架(4)下端安装有下轴承件(12),所述下轴承件(12)固定安装在轴承架(13),所述轴承架(13)焊接安装在搅拌罐(3)下端内侧壁上,所述搅拌罐(3)内部两侧均固定安装有电加热器(5),所述一次搅拌架(7)和二次搅拌架(4)之连接处贯穿安装有固定轴套(10),所述固定轴套(10)固定安装于过滤网(6)上,所述过滤网(6)固定安装于搅拌罐(3)内部,所述搅拌罐(3)上端导通固定安装有染料注口(8),所述搅拌罐(3)上端外部固定安装有旋转电机(9),所述旋转电机(9)与搅拌罐(3)内部的一次搅拌架(7)固定连接,所述搅拌罐(3)下端固定连通安装有放料管(15),所述放料管(15)上镶嵌安装有放料阀(14)。

2.根据权利要求1所述的一种纺织用纺织染料搅拌机,其特征在于:所述一次搅拌架(7)中心固定安装有轴承杆(19),所述轴承杆(19)上两侧固定连接有安装杆(16),所述安装杆(16)上固定安装有多个的打碎刀片(17),所述轴承杆(19)上端固定安装有上轴承件(18)。

3.根据权利要求1所述的一种纺织用纺织染料搅拌机,其特征在于:所述二次搅拌架(4)由搅拌杆(21)、连接杆(20)和轴承杆(19)组成,所述轴承杆(19)固定安装在二次搅拌架(4)中心,所述搅拌杆(21)通过连接杆(20)固定连接在轴承杆(19)上。

4.根据权利要求1所述的一种纺织用纺织染料搅拌机,其特征在于:所述电加热器(5)上安装有电加热棒(24),所述电加热棒(24)上端固定安装有绝缘保护套(23),所述绝缘保护套(23)上端贯穿固定连接有通电线(22)。

5.根据权利要求1所述的一种纺织用纺织染料搅拌机,其特征在于:所述搅拌罐(3)下端外侧壁焊接安装有支撑架(2),所述支撑架(2)下端固定安装有支架垫块(1)。
