专利号: 2020200536221
申请人: 睿恒新能源(连云港)有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 燃烧设备;燃烧方法
更新日期:2024-05-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

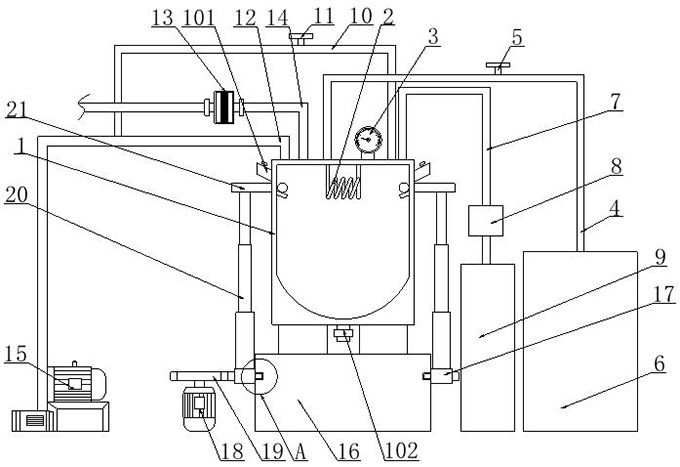

1.一种轻烃燃气供应系统,包括气化罐(1)和电机(18),其特征在于:所述气化罐(1)的内顶壁设置有加热管(2),所述气化罐(1)的顶部设置有气压表(3),所述气化罐(1)的顶部连通有第一连接管(4),所述第一连接管(4)上设置有第一单向阀(5),所述第一连接管(4)的底部连通有锅炉(6),所述气化罐(1)的顶部连通有第二连接管(7),所述第二连接管(7)的底部连通有进料泵(8),所述进料泵(8)与液态轻烃罐(9)的底部连通,所述气化罐(1)的顶部连通有第四连接管(12),所述第四连接管(12)的底部连通有鼓风机(15),所述气化罐(1)的顶部连通有第五连接管(14),所述第五连接管(14)的左侧连通有干燥组件(13),所述气化罐(1)的顶部设置有第三连接管(10),所述第三连接管(10)上设置有第二单向阀(11),所述第三连接管(10)的底部和第四连接管(12)连通,所述气化罐(1)的底部固定连接有圆台(16),所述圆台(16)的侧周面套装有转动盘(17),所述转动盘(17)的顶部固定连接有数量为两个的电动推杆(20),两个所述电动推杆(20)的顶部固定连接有固定环(21),所述固定环(21)的内壁固定连接有环形分布的电磁铁(22),所述气化罐(1)的内壁固定连接有环形分布的下斜挡板(24),所述下斜挡板(24)的顶部设置有清理组件(23),所述电机(18)的输出轴固定连接有第一齿轮(19),所述第一齿轮(19)和转动盘(17)啮合连接。

2.根据权利要求1所述的轻烃燃气供应系统,其特征在于:所述清理组件(23)包括清理球(2301),所述清理球(2301)的材质为铁质材料,所述清理球(2301)上设置有清洁毛刷(2302)。

3.根据权利要求1所述的轻烃燃气供应系统,其特征在于:所述圆台(16)的侧周面开设有环形滑槽(1601),所述转动盘(17)的内圈固定连接有滑块(1702),所述滑块(1702)位于环形滑槽(1601)中。

4.根据权利要求1所述的轻烃燃气供应系统,其特征在于:所述转动盘(17)的外圈固定连接有齿圈(1701),所述第一齿轮(19)和转动盘(17)通过齿圈(1701)啮合连接。

5.根据权利要求1所述的轻烃燃气供应系统,其特征在于:所述气化罐(1)上设置有环形分布的进料口(101),所述气化罐(1)的底部设置有出料口(102)。

6.根据权利要求1所述的轻烃燃气供应系统,其特征在于:所述干燥组件(13)包括干燥箱(1301),所述干燥箱(1301)的内壁固定连接有数量为两个的金属格网(1302),两个所述金属格网(1302)的内部填充有海绵(1303)。
