专利号: 2020200542862
申请人: 广州青标信息科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2023-07-09
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

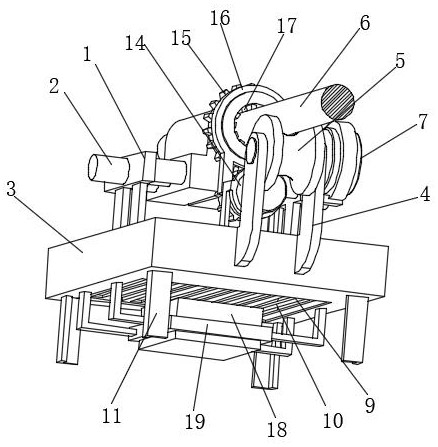

1.一种建筑用钢筋除锈装置,包括收集槽(3),其特征在于,所述收集槽(3)上设有对钢筋(6)移动进行导向的引导机构,所述收集槽(3)的中部固定有转动支架(16),所述转动支架(16)上转动安装有转筒(20),所述转筒(20)套装在钢筋(6)的外部,所述转筒(20)的内壁上设有钢丝刷(17),所述钢丝刷(17)与钢筋(6)表面接触,所述转筒(20)的外壁上同轴设有传动齿圈(15),所述转动支架(16)上固定安装有第二电机(14),所述第二电机(14)的输出轴端部同轴连接有驱动齿轮(21),所述驱动齿轮(21)与传动齿圈(15)啮合。

2.根据权利要求1所述的一种建筑用钢筋除锈装置,其特征在于,所述引导机构包括分设在钢筋(6)两侧的两个安装板(1)和两个夹持块(8),两个所述夹持块(8)上相互靠近的一面上设有半圆形的夹持槽,两个所述夹持块(8)的夹持槽分别与钢筋(6)的两侧表面滑动配合,所述安装板(1)与收集槽(3)的侧壁固定连接,两个所述安装板(1)之间垂直连接有两个导杆(13),所述夹持块(8)的底部固定连接有滑块(12),所述滑块(12)与两个导杆(13)滑动配合,所述滑块(12)与电动伸缩杆(2)的一端固定连接,所述电动伸缩杆(2)的另一端与安装板(1)固定连接,所述电动伸缩杆(2)与导杆(13)平行。

3.根据权利要求1所述的一种建筑用钢筋除锈装置,其特征在于,所述收集槽(3)的底部开设有开口(9),所述开口(9)处设有滤网(10),所述开口(9)的下方设有固定架(19),所述固定架(19)与安装支架(4)底部固定连接,所述安装支架(4)上固定安装有抽风机(18)。

4.根据权利要求3所述的一种建筑用钢筋除锈装置,其特征在于,所述收集槽(3)为矩形槽,所述收集槽(3)的底部四角均垂直连接有支脚(11)。

5.根据权利要求1所述的一种建筑用钢筋除锈装置,其特征在于,所述收集槽(3)的端部固定有安装支架(4),所述安装支架(4)上水平转动安装有引导轮(5),所述引导轮(5)的轮面上设有环形的轮槽,所述钢筋(6)经过轮槽,所述引导轮(5)的一端与第一电机(7)的输出轴端部同轴连接,所述第一电机(7)固定安装在安装支架(4)上。
