专利号: 2020200544444
申请人: 中山市艾斯帕新能源科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 照明
更新日期:2024-01-16
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

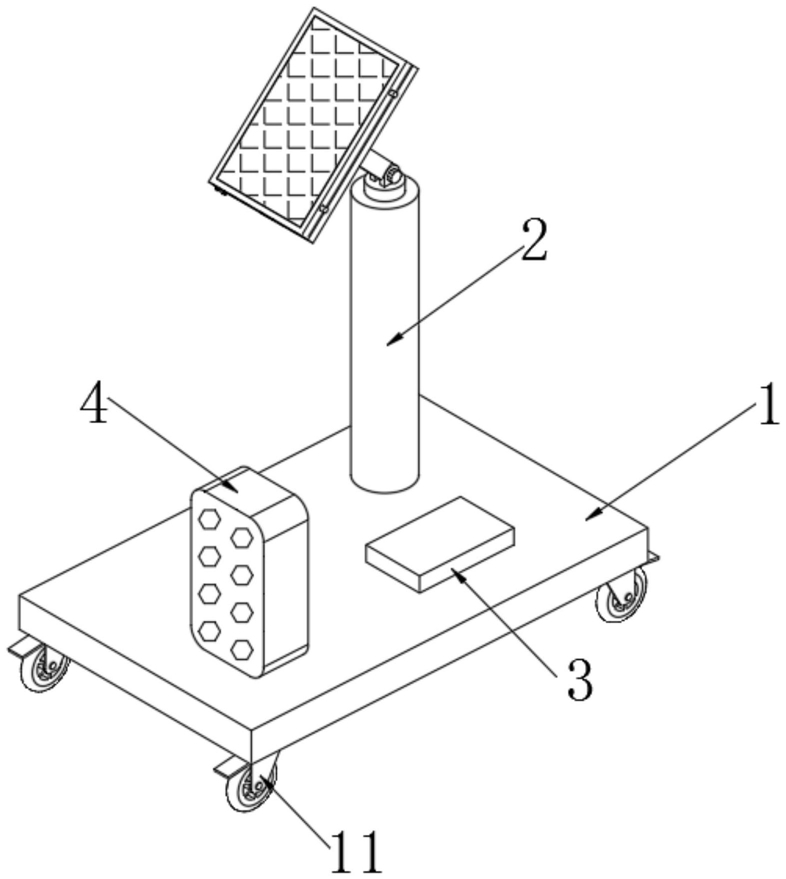

1.一种太阳能板可调节的太阳能照明灯,包括底座(1),其特征在于:所述底座(1)的上表面靠近边角的位置设有支撑柱(2),所述底座(1)的上表面还设有LED灯具(4),所述底座(1)的上表面位于LED灯具(4)的后侧还设有电池区(3),所述底座(1)的下表面四角位置还设有四个呈矩阵式排列的万向轮(11),其中,所述支撑柱(2)为中空柱体结构,且所述支撑柱(2)的顶端设有轴承座(21),所述轴承座(21)的上表面一体成型有一对相互对称的调节块(211),所述调节块(211)上开设有圆孔,两个圆孔内还设有调节螺丝(212),所述轴承座(21)的正上方设有旋转柱(22),所述旋转柱(22)的顶端设有支架(23),所述支架(23)的上表面两端设有对称的支撑块,两个支撑块的上端紧密粘接有第一框架(24),所述第一框架(24)上设有可展开的第二框架(25),所述第一框架(24)与第二框架(25)均为与外界相通的中空柱体结构,且内部均设有太阳能板(26);

所述旋转柱(22)的下表面一体成型有固定块(221),所述固定块(221)位于两个所述调节块(211)之间,且所述固定块(221)上开设有与调节块(211)上圆孔相对应的通槽,所述调节螺丝(212)穿过圆孔和通槽,所述调节螺丝(212)的一端设有旋钮,另一端螺纹连接有紧固螺母,紧固螺母与旋钮分别位于两个所述调节块(211)的外侧,所述固定块(221)通过所述调节螺丝(212)与两个调节块(211)转动连接,且所述轴承座(21)内还设有轴承,所述轴承座(21)通过轴承与所述支撑柱(2)转动连接。

2.根据权利要求1所述的太阳能板可调节的太阳能照明灯,其特征在于:所述第二框架(25)与所述支架(23)两端支撑块相对应的两侧外壁上开设有一对相互对称的滑槽(252),所述滑槽(252)为“T”形,且所述滑槽(252)内与外界相对的侧壁上还开设有限位槽(253)。

3.根据权利要求2所述的太阳能板可调节的太阳能照明灯,其特征在于:所述第一框架(24)与所述滑槽(252)相对应的两端侧壁外设有一对相互对称的连接块(27),所述连接块(27)的两端开设有相互对称的圆槽(271)。

4.根据权利要求3所述的太阳能板可调节的太阳能照明灯,其特征在于:其中一个所述圆槽(271)内转动连接有第一圆柱(272),所述第一框架(24)靠近边角的侧壁上开设有与所述第一圆柱(272)相对应的转槽(241),所述第一圆柱(272)靠近所述第一框架(24)的一端位于转槽(241)内并与所述转槽(241)转动连接。

5.根据权利要求4所述的太阳能板可调节的太阳能照明灯,其特征在于:与所述第一圆柱(272)相对的另一个所述圆槽(271)内还设有第二圆柱(274),所述第二圆柱(274)与所述圆槽(271)转动连接。

6.根据权利要求5所述的太阳能板可调节的太阳能照明灯,其特征在于:所述第二圆柱(274)上靠近所述第二框架(25)的一端还设有滑块(276),所述滑块(276)上设有通槽,且所述第二圆柱(274)穿过所述滑块(276)上的通槽并与滑块(276)转动连接。

7.根据权利要求6所述的太阳能板可调节的太阳能照明灯,其特征在于:所述滑块(276)位于所述滑槽(252)内并与滑槽(252)滑动连接,且所述滑块(276)的下端还设有滚珠,滚珠与所述滑槽(252)的底端槽壁相接触。

8.根据权利要求7所述的太阳能板可调节的太阳能照明灯,其特征在于:所述第一圆柱(272)远离所述第一框架(24)的一端还设有第一限位块(273),所述第一限位块(273)截面为圆形,且第一限位块(273)的直径大于所述圆槽(271)的直径。

9.根据权利要求8所述的太阳能板可调节的太阳能照明灯,其特征在于:所述第二圆柱(274)的两端设有一对相互对称的第二限位块(275),所述第二限位块(275)的截面为圆形,且第二限位块(275)的直径大于所述圆槽的直径,且所述第二限位块(275)中远离所述连接块(27)的一个位于所述限位槽(253)内并与限位槽(253)滑动连接。

10.根据权利要求9所述的太阳能板可调节的太阳能照明灯,其特征在于:所述第二框架(25)与所述第一框架(24)相对应的一侧上还设有卡柱(251),且所述第一框架(24)上设有与所述卡柱(251)相对应的卡槽,所述卡柱(251)与卡槽卡接。
