专利号: 2020200561454
申请人: 湖北一盛工业科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-07-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

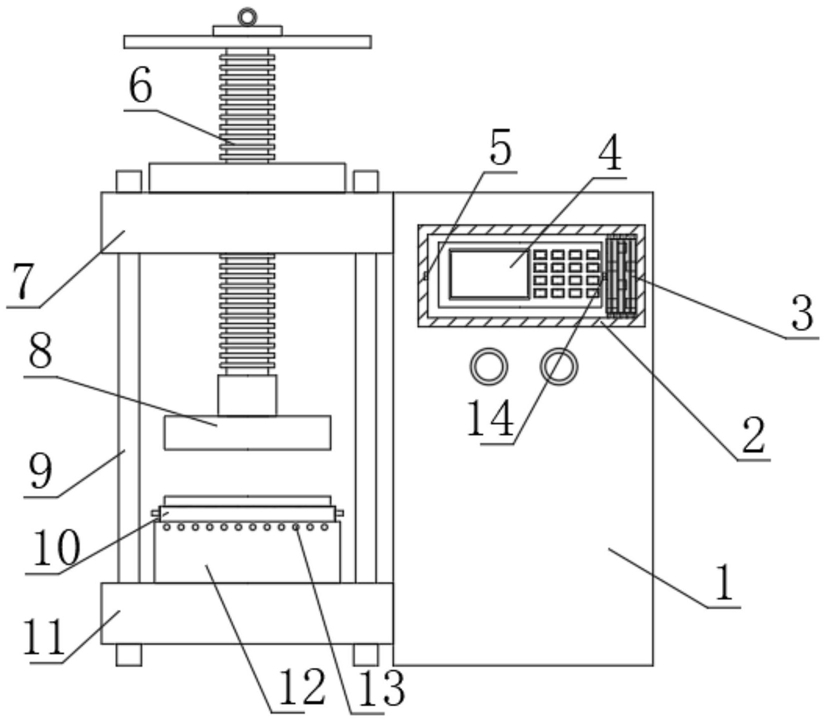

1.一种具有防护功能的稳定杆耐久试验台,包括机体(1),所述机体(1)的前表面上部安装有操作面板(4),所述机体(1)的侧表面上部固定有上支撑座(7),且上支撑座(7)上旋合设置有抵杆(6),该抵杆(6)的底部固定有压板(8),所述机体(1)的侧表面下部固定有下支撑座(11),该下支撑座(11)的顶部固定有固定台(12),该固定台(12)上设置有测试台(10),其特征在于:所述测试台(10)和固定台(12)上设置有稳固机构,该稳固机构包括放置槽(16)、夹板(17)、活动块(18)、固定腔(19)、固定块(20)和弹簧(21),所述放置槽(16)开设于固定台(12)的顶部,所述测试台(10)的底部置于放置槽(16)内,所述放置槽(16)的内侧面固定有多个对称分布的固定块(20),且固定块(20)的内部开设有固定腔(19),所述活动块(18)的一端嵌入固定腔(19),另一端伸出固定腔(19),且活动块(18)的端部固定有可与测试台(10)相抵的夹板(17),所述弹簧(21)的一端与活动块(18)的嵌入端端面连接,另一端与固定腔(19)的腔底连接。

2.根据权利要求1所述的一种具有防护功能的稳定杆耐久试验台,其特征在于:所述夹板(17)的截面为梯形,且夹板(17)的长边可与测试台(10)相抵。

3.根据权利要求1所述的一种具有防护功能的稳定杆耐久试验台,其特征在于:所述放置槽(16)的外壁贯通开设有多个通风孔(13),且多个通风孔(13)均匀分布。

4.根据权利要求1所述的一种具有防护功能的稳定杆耐久试验台,其特征在于:所述上支撑座(7)和下支撑座(11)上设置有四个支撑柱(9)。

5.根据权利要求1所述的一种具有防护功能的稳定杆耐久试验台,其特征在于:所述机体(1)的前表面设置有防护机构,该防护机构包括防护框(2)、防护板(3)、凹槽(5)、凸块(14)和转轴(15),所述防护框(2)固定于机体(1)的前表面,且防护框(2)位于操作面板(4)的外侧,所述防护框(2)的内侧安装有防护板(3)和转轴(15),相邻的两个防护板(3)的连接处设置有转轴(15),所述防护板(3)的端部固定有凸块(14),所述防护框(2)的内侧面开设有和凸块(14)相匹配的凹槽(5)。

6.根据权利要求5所述的一种具有防护功能的稳定杆耐久试验台,其特征在于:所述凸块(14)为长方体结构,所述凹槽(5)为“U”型结构。
